W zasilaczu liniowym ze stabilizatorem z rodziny 78xx (np. LM7812) kondensatory przy wejściu i wyjściu pełnią kluczową rolę w filtracji i stabilności układu.
Dlaczego "Zapewniają filtrację i stabilizację napięcia wejściowego i wyjściowego." jest poprawne?

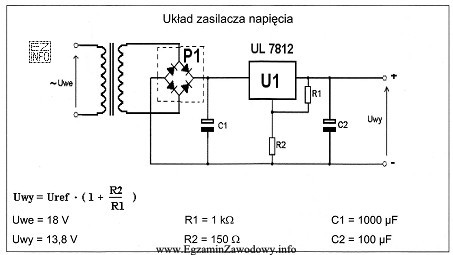

Po mostku prostowniczym napięcie ma charakter pulsujący. Kondensator C1, włączony równolegle po stronie wejściowej, ładuje się do wartości szczytowej i oddaje energię między kolejnymi "szczytami" przebiegu, dzięki czemu wygładza napięcie i redukuje tętnienia. Kondensator C2 po stronie wyjściowej zmniejsza impedancję wyjściową dla składowych zmiennych, poprawia odpowiedź na nagłe zmiany poboru prądu oraz pomaga zapobiegać niepożądanym oscylacjom regulatora.
Dlaczego pozostałe odpowiedzi są błędne?
- "Ograniczają prąd płynący przez stabilizator." – ograniczanie prądu realizuje się zwykle elementem rezystancyjnym lub układem ogranicznika. Kondensatory w tym miejscu są dołączone równolegle i nie pełnią roli stałego ogranicznika prądu.
- "Podnoszą napięcie wyjściowe stabilizatora." – kondensator nie jest przetwornicą. Może chwilowo podtrzymać napięcie przy zmianie obciążenia, ale nie podnosi wartości ustalonej napięcia wyjściowego stabilizatora.
- "Chronią układ przed przepięciami po stronie wyjściowej." – ochrona przeciwprzepięciowa jest typowo realizowana przez elementy takie jak diody TVS lub diody Zenera. C2 może tłumić krótkie zakłócenia, ale nie jest właściwym zabezpieczeniem przepięciowym.
Wskazówka egzaminacyjna: jeśli w schemacie widzisz stabilizator liniowy i dwa kondensatory "po obu stronach", najczęściej testowana jest właśnie wiedza o wygładzaniu tętnień na wejściu oraz stabilności i odsprzęganiu na wyjściu.
