KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 3)



PYTANIE NR 15.
W urządzeniu mechatronicznym uszkodzeniu uległ sterownik LOGO 12/24RC. W tabeli podano informacje producenta o stosowanych oznaczeniach. Które dane sterownika odpowiadają uszkodzonemu sterownikowi?

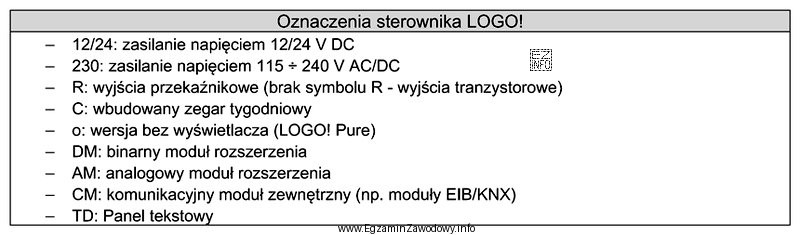

Ilustracja przedstawia tabelę zatytułowaną 'Oznaczenia sterownika LOGO!'.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie 12/24RC należy odczytać z tabeli: "12/24" oznacza zasilanie 12/24 V DC, "R" wyjścia przekaźnikowe, "C" wbudowany zegar tygodniowy. Symbol "o" oznacza brak wyświetlacza, więc jego brak w nazwie modelu wskazuje wersję z wyświetlaczem.

Pełne wyjaśnienie:

W nazwach sterowników LOGO! producent koduje parametry urządzenia krótkimi symbolami. Aby dobrać poprawny zamiennik po awarii, trzeba rozkodować pełne oznaczenie modelu.

Dla LOGO 12/24RC:

  • 12/24 – zasilanie 12/24 V DC (prąd stały).
  • R – wyjścia przekaźnikowe. Gdyby litery "R" nie było, oznaczałoby to wyjścia tranzystorowe.
  • C – wbudowany zegar tygodniowy.
  • o – w tabeli opisano jako wersja bez wyświetlacza (LOGO! Pure). To ważny szczegół: obecność "o" = brak wyświetlacza. Ponieważ w oznaczeniu 12/24RC nie ma "o", jest to wersja standardowa, czyli z wyświetlaczem.

Dlatego poprawny zestaw danych to: zasilanie 12/24 V DC + wyjścia przekaźnikowe + zegar tygodniowy + wersja z wyświetlaczem.

Pozostałe odpowiedzi są błędne, ponieważ zawierają niezgodne elementy kodu: wskazują zasilanie AC zamiast DC, mylą typ wyjść (tranzystorowe zamiast przekaźnikowych), podają moduły rozszerzeń (DM/AM), których nie ma w oznaczeniu "12/24RC", albo błędnie przypisują brak wyświetlacza mimo braku symbolu "o". W praktyce taka pomyłka skutkuje zakupem niekompatybilnej wersji sterownika i wydłużeniem przestoju urządzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza symbol "12/24" w nazwie sterownika LOGO!?
Symbol "12/24" oznacza zasilanie sterownika napięciem 12 V lub 24 V DC (prąd stały). To kluczowe przy doborze zasilacza i sprawdzeniu kompatybilności z instalacją automatyki w urządzeniu mechatronicznym.
Co oznacza litera "R" w oznaczeniu LOGO! i dlaczego jest ważna?
Litera "R" oznacza, że sterownik ma wyjścia przekaźnikowe. Gdy "R" nie występuje, w tabeli producenta jest to interpretowane jako wyjścia tranzystorowe. Ma to wpływ na sposób podłączenia obciążenia i dobór elementów wykonawczych.
Czy brak symbolu "o" w nazwie LOGO! oznacza brak wyświetlacza?
Nie. W tabeli producenta symbol "o" oznacza wersję bez wyświetlacza (LOGO! Pure). Zatem brak "o" w oznaczeniu modelu oznacza wersję standardową, czyli z wyświetlaczem. To częsta pułapka na egzaminie.
Jak odczytać znaczenie "C" w nazwie sterownika LOGO!?
Litera "C" w oznaczeniu LOGO! oznacza wbudowany zegar tygodniowy. Taki zegar pozwala realizować programy zależne od harmonogramu (dni tygodnia, godziny), co jest typowe w automatyce budynkowej i urządzeniach mechatronicznych.
Jakie dane wynikają z oznaczenia "12/24RC" w sterowniku LOGO!?
Z oznaczenia "12/24RC" wynika: zasilanie 12/24 V DC, wyjścia przekaźnikowe (R), wbudowany zegar tygodniowy (C) oraz wersja z wyświetlaczem (bo nie ma symbolu "o", który oznacza brak wyświetlacza).
Dlaczego na egzaminie łatwo pomylić wersję z wyświetlaczem i bez wyświetlacza?
Pomyłka wynika z odwróconej logiki: uczniowie zakładają, że brak litery w nazwie "coś wyłącza". Tymczasem w tym kodzie to obecność "o" koduje wersję bez wyświetlacza. Dlatego trzeba zawsze sprawdzić definicję symbolu w tabeli.
Kiedy w praktyce serwisowej trzeba rozkodować oznaczenie sterownika?
Najczęściej podczas wymiany uszkodzonego sterownika lub kompletowania części zamiennych. Rozkodowanie oznaczenia z tabliczki znamionowej pozwala dobrać właściwy wariant zasilania i wyjść oraz uniknąć zamówienia wersji niepasującej (np. z innym typem wyjść lub inną wersją obudowy).
Jak odróżnić w zadaniu odpowiedź prawidłową od takiej z modułami DM/AM?
Jeśli w oznaczeniu modelu nie ma symboli "DM" ani "AM", to nie wolno dopisywać modułów rozszerzeń w opisie sterownika. Na egzaminie to typowy "wabik" – odpowiedź może brzmieć profesjonalnie, ale nie wynika z kodu "12/24RC" ani z tabeli.
Czy zasilanie 115–240 V AC/DC może pasować do oznaczenia "12/24RC"?
Nie. Zasilanie 115–240 V AC/DC jest w tabeli przypisane do innego symbolu (np. "230"). Oznaczenie "12/24" jednoznacznie wskazuje zakres 12/24 V DC. Wybór odpowiedzi z 115–240 V jest błędem wynikającym z nieuwagi lub pomylenia wariantów zasilania.
Jakie błędy najczęściej popełnia się przy odczycie wyjść przekaźnikowych i tranzystorowych?
Najczęściej uczniowie nie zauważają reguły z tabeli: "R" = przekaźnikowe, a brak "R" = tranzystorowe. Drugi błąd to przenoszenie wiedzy z innych sterowników, gdzie litery mogą oznaczać coś innego. W tym zadaniu należy trzymać się tabeli producenta.
info

Statystycznie 63% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Oznaczenie 12/24RC należy odczytać z tabeli: "12/24" oznacza zasilanie 12/24 V DC, "R" wyjścia przekaźnikowe, "C" wbudowany zegar tygodniowy."

Źródła:

  • Tabela "Oznaczenia sterownika LOGO!" (ilustracja dołączona do pytania) – definicje symboli: 12/24, 230, R, C, o, DM, AM, CM, TD.

Materiały:

  • Dokumentacja techniczna producenta sterowników (sekcja: oznaczenia i warianty wykonania)
  • Karty katalogowe i instrukcje serwisowe dotyczące doboru sterowników PLC
  • Materiały dydaktyczne z automatyki/mechatroniki: zasilanie, wejścia/wyjścia, przekaźniki i tranzystory
