KWALIFIKACJA DRM4 - CZERWIEC 2016

PYTANIE NR 6.
W wykazie operacji technologicznych potrzebnych do wykonywania elementu pokazanego na rysunkach zabrakło operacji

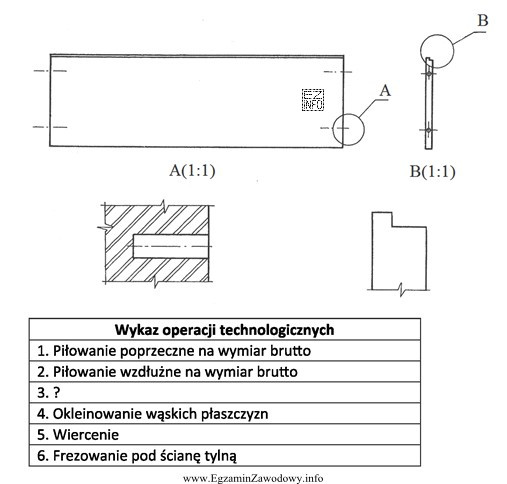

Ilustracja przedstawia rysunek techniczny związany z operacjami technologicznymi w stolarstwie.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Formatowanie" to operacja kształtująca polegająca na doprowadzeniu materiału do wymaganego formatu i wymiarów (np. rozkrój/ocięcie na długość i szerokość). W wykazie operacji dla elementu zwykle musi się pojawić przed obróbką detali i wykańczaniem. Szlifowanie jest głównie wykańczające, a dłutowanie i fazowanie stosuje się tylko przy konkretnych cechach detalu.

Pełne wyjaśnienie:

W technologii wyrobów z drewna wykaz operacji powinien odzwierciedlać logiczną kolejność wytwarzania: najpierw przygotowanie i nadanie wymiaru oraz formatu, potem wykonanie cech konstrukcyjnych, a na końcu wykończenie powierzchni.

Odpowiedź "formatowania" jest właściwa, ponieważ formatowanie oznacza doprowadzenie elementu (półfabrykatu) do wymaganych gabarytów: długości, szerokości i często wstępnego kształtu. Bez tej operacji kolejne etapy mogą nie zapewnić uzyskania prawidłowych wymiarów końcowych, a sam proces staje się nielogiczny (nie ma punktu, w którym materiał zostaje "ustawiony" na właściwy format).

Dlaczego pozostałe odpowiedzi nie pasują jako brakująca, typowa operacja:

  • "szlifowania" – to najczęściej operacja wykańczająca, wykonywana po obróbce skrawaniem. Poprawia gładkość i przygotowuje powierzchnię pod lakier/olej, ale nie zastępuje nadania formatu i zwykle nie jest kluczowa do uzyskania podstawowych wymiarów.
  • "dłutowania" – jest operacją specjalistyczną, potrzebną tylko wtedy, gdy detal ma gniazda/wybrania typowe dla połączeń (np. czopy i gniazda). Nie jest to operacja obowiązkowa w każdej technologii.
  • "fazowana" – jako sformułowanie jest językowo niespójne (forma przymiotnikowa), a sama idea fazowania dotyczy wykonania fazy na krawędzi. To również operacja zależna od konstrukcji i wyglądu detalu, a nie podstawowy etap porządkowania wymiarów.

Wskazówka egzaminacyjna: jeśli pytanie dotyczy "brakującej operacji" w wykazie, warto najpierw sprawdzić, czy uwzględniono etap nadania wymiaru (format), dopiero później szukać operacji cech szczegółowych (rowki, gniazda, fazy) i na końcu operacji wykończeniowych (szlif, powłoki).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Formatowanie to operacja nadania materiałowi wymaganego formatu, czyli doprowadzenia do określonej długości i szerokości (często po wstępnym rozkroju). W praktyce obejmuje precyzyjne przycięcie/rozkrój, aby dalsze operacje wykonywać już na właściwym wymiarze.
Po formatowaniu krawędzie i powierzchnie mogą mieć ślady cięcia, a w trakcie kolejnych operacji i tak powstaną nowe nierówności. Szlifowanie ma sens dopiero bliżej końca procesu, gdy kształt i wymiary są już ustalone, a celem jest poprawa gładkości i przygotowanie pod wykończenie.
Operacje kształtujące nadają wymiar i geometrię (np. formatowanie, struganie, frezowanie). Operacje wykańczające poprawiają stan powierzchni i estetykę (np. szlifowanie, przygotowanie pod powłoki). Na egzaminie pomaga myślenie: "czy ta operacja zmienia wymiary/kształt, czy tylko jakość powierzchni?".
Dłutowanie stosuje się wtedy, gdy trzeba wykonać gniazda, wręby lub inne wybrania o określonym kształcie, często pod połączenia stolarskie. Nie jest to operacja obowiązkowa dla każdego elementu, bo zależy od konstrukcji detalu i typu złącza.
Fazowanie polega na wykonaniu fazy, czyli ścięcia krawędzi pod określonym kątem. Robi się je, aby poprawić estetykę, zmniejszyć ryzyko uszkodzeń krawędzi, ułatwić montaż lub poprawić bezpieczeństwo użytkowania (mniej "ostrych" naroży).
Częsty błąd to przestawianie kolejności (np. szlifowanie zbyt wcześnie) albo pomijanie operacji bazowych, które zapewniają wymiar i prostoliniowość. Inny błąd to wpisywanie operacji "na wszelki wypadek" bez związku z cechami detalu, co utrudnia ocenę, co naprawdę jest potrzebne.
Nie w typowym procesie. Szlifowanie usuwa niewielką warstwę i poprawia gładkość, ale nie służy do precyzyjnego nadawania długości i szerokości. Formatowanie realizuje się przez cięcie/rozkroje (lub inne operacje wymiarujące), a szlifowanie jest etapem wykończeniowym.
Najpierw ustal, co jest wymagane wymiarowo (gabaryt, długość, szerokość, prostopadłość), potem sprawdź cechy szczegółowe (rowki, gniazda, fazy), a na końcu wymagania powierzchni (gładkość, przygotowanie pod powłokę). Brakująca operacja często dotyczy etapu bazowego: nadania formatu.
W praktyce do formatowania wykorzystuje się głównie pilarki (np. do rozkroju i docinania na wymiar) oraz urządzenia wspomagające uzyskanie powtarzalności. Dobór zależy od materiału (drewno lite, płyta) i wymaganej dokładności, ale cel jest ten sam: uzyskać właściwy format detalu.
Ćwicz układanie marszruty/wykazu operacji do różnych detali: od rozkroju i formatowania, przez operacje cech (frezowanie, wiercenie, dłutowanie), po szlifowanie i wykończenie. Pomaga też łączenie cechy z rysunku z operacją oraz kontrola kolejności: "najpierw wymiar, potem szczegóły, na końcu powierzchnia".
info

Statystycznie 26% uczniów zna prawidłową odpowiedź. bardzo trudne

Eksperci podkreślają: ""Formatowanie" to operacja kształtująca polegająca na doprowadzeniu materiału do wymaganego formatu i wymiarów (np. rozkrój/ocięcie na długość i szerokość)."

Materiały:

  • Podręczniki i skrypty z technologii drewna dotyczące operacji obróbki i kart technologicznych
  • Instrukcje stanowiskowe/dydaktyczne do pilarek formatowych i wyrówniarek/strugiarek (zakres zastosowań)
  • Zadania praktyczne: układanie wykazu operacji na podstawie rysunku detalu

Aktualizacja pytania: 31.03.2026
