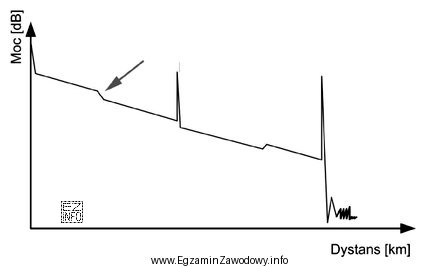

Reflektogram z reflektometru pokazuje, jak zmienia się poziom sygnału w funkcji odległości wzdłuż włókna. Każde "zdarzenie" ma typowy kształt, a jego rozpoznanie opiera się głównie na tym, czy jest refleksyjne (z wyraźnym pikiem odbicia), czy nierefleksyjne (bez dużego piku, ale z widoczną stratą).
Odpowiedź "spaw łukiem elektrycznym" odnosi się do spawu światłowodowego wykonanego spawarką (zwykle metodą łukową). Taki spaw w poprawnie wykonanym torze najczęściej objawia się jako mała strata wtrąceniowa – na śladzie widać niewielki spadek poziomu (krok tłumienia), przy braku silnego odbicia wstecznego. To typowe dla połączenia stałego, gdzie nie występuje szczelina powietrzna powodująca duże odbicie.
Odpowiedź "złącze rozłączne" bywa mylona ze spawem, bo także jest punktem połączenia. Jednak złącza (np. w adapterach) znacznie częściej generują zdarzenia refleksyjne: wyższy pik odbicia, a dopiero potem ewentualny krok tłumienia. Jeśli na reflektogramie widać wyraźny "szczyt", to częściej sugeruje złącze niż spaw.
"Efekt ducha" to artefakt pomiarowy wynikający z wielokrotnych odbić między silnie refleksyjnymi punktami. Na wykresie może pojawiać się jako pozorne, dodatkowe zdarzenie w odległości będącej wielokrotnością rzeczywistego dystansu. Kluczowe jest to, że nie odpowiada on fizycznemu elementowi toru.
"Strefa martwa zdarzeniowa" nie jest pojedynczym elementem typu spaw czy złącze, tylko odcinkiem po silnym zdarzeniu (szczególnie refleksyjnym), w którym reflektometr nie potrafi rozdzielić kolejnych zdarzeń. To pojęcie opisuje ograniczenie metody/ustawień, a nie konkretny punkt połączenia.
W praktyce przy interpretacji warto pamiętać:
- pik odbicia sugeruje zdarzenie refleksyjne (częściej złącze),
- sam krok tłumienia bez piku częściej odpowiada spawowi lub zgięciu/mikrozgięciu,
- artefakty wymagają krytycznej oceny i często weryfikacji ustawień pomiaru.
