KWALIFIKACJA MTL3 - CZERWIEC 2017

PYTANIE NR 12.

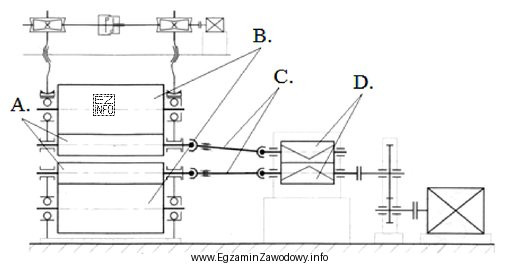

Walce oporowe na schemacie walcarki oznaczono literą
Ilustracja przedstawia schemat walcarki, używany w kontekście egzaminu zawodowego dla technika hutnika, kwalifikacja M7.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Walce oporowe rozpoznaje się na schemacie po ich położeniu i roli: podpierają układ walców, ograniczając ugięcie i stabilizując proces walcowania. Na dołączonym rysunku element ten oznaczono literą B, dlatego ta odpowiedź jest właściwa.

Pełne wyjaśnienie:

Walcarka jest zespołem maszyn, w którym kluczowe znaczenie ma układ walców i ich wzajemne oddziaływanie. Walce oporowe (w zależności od konstrukcji układu walcowniczego) pełnią rolę elementów wspierających/przenoszących obciążenia w taki sposób, aby zmniejszać niepożądane ugięcia i poprawiać stabilność pracy zespołu walców. W praktyce przekłada się to na:

  • lepszą kontrolę geometrii wyrobu,
  • bardziej stabilne prowadzenie pasma,
  • ograniczenie przeciążeń i nierównomiernego zużycia.

W tym typie zadania nie wykonuje się obliczeń — sprawdzana jest umiejętność odczytu schematu i poprawnego skojarzenia nazwy elementu z jego położeniem na rysunku. Na dołączonym schemacie walcarki walce oporowe są oznaczone literą B, dlatego ta odpowiedź jest poprawna.

Pozostałe litery (A, C, D) są błędne, ponieważ na schemacie odnoszą się do innych elementów układu walcowniczego niż walce oporowe. Typowym powodem pomyłek jest mylenie nazw walców o zbliżonym brzmieniu (np. oporowe i podporowe) albo wybór na podstawie intuicji bez sprawdzenia, które oznaczenie wskazuje właściwy zespół walców.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi prześledź na rysunku, które walce stykają się bezpośrednio z materiałem, a które pełnią funkcję podparcia/stabilizacji układu — to zwykle pozwala szybko odróżnić walce robocze od oporowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Walce oporowe to walce, których zadaniem jest przenoszenie dużych obciążeń i ograniczanie ugięcia innych walców w układzie walcowniczym. Dzięki temu stabilizują proces walcowania i pomagają utrzymać wymaganą geometrię wyrobu oraz równomierny nacisk w strefie odkształcenia.
Najczęściej rozpoznaje się je po położeniu: nie zawsze stykają się bezpośrednio z walcowanym pasmem, lecz wspierają inne walce i "domykają" układ pod obciążeniem. W zadaniach egzaminacyjnych trzeba też uważnie czytać oznaczenia literowe i ewentualną legendę rysunku.
Podczas walcowania występują bardzo duże siły nacisku, które powodują sprężyste odkształcenia walców. Walce oporowe przejmują część obciążenia i podpierają układ, dzięki czemu zmniejszają ugięcie i ryzyko nierównomiernego docisku, co poprawia jakość i powtarzalność procesu.
Nie zawsze. W wielu rozwiązaniach walce bezpośrednio kształtujące materiał to walce robocze, a walce oporowe pełnią funkcję podparcia i przenoszenia obciążeń w układzie. Na schemacie warto sprawdzić, które walce są w bezpośrednim kontakcie z pasmem, a które pracują "w tle" układu.
Najczęstsze błędy to: pomijanie legendy, czytanie schematu "na skróty" oraz mylenie podobnych nazw (oporowe vs podporowe/robocze). Pomaga metodyczne podejście: najpierw określ funkcję elementu, potem dopiero dopasuj literę z rysunku.
Najczęściej mylone są z walcami roboczymi (bo kojarzą się z samym walcowaniem) oraz z walcami podporowymi, jeśli w danym układzie występują oba typy. Różnicę zwykle widać po tym, czy dany walec kształtuje materiał, czy głównie podtrzymuje i przenosi obciążenia.
Kontrolę wykonuje się m.in. podczas przeglądów okresowych, po nieprawidłowościach w jakości wyrobu (np. nierówny docisk) oraz po zdarzeniach awaryjnych. W praktyce ocenia się zużycie, stan powierzchni, łożyskowanie i poprawność ustawienia w układzie walcowniczym.
W kwalifikacji związanej z eksploatacją maszyn metalurgicznych często pracuje się na dokumentacji technicznej: schematach, rysunkach złożeniowych i opisach DTR. Egzamin sprawdza, czy potrafisz szybko zidentyfikować element, co przekłada się na bezpieczną obsługę, diagnostykę i komunikację w utrzymaniu ruchu.
Ćwicz na różnych schematach: najpierw nazwij elementy w układzie, potem sprawdzaj oznaczenia. Warto też powtarzać funkcje poszczególnych walców i typowe konfiguracje walcarek. Dobrą praktyką jest praca z DTR i rysunkami z rzeczywistego zakładu.
Zwykle nie. Same litery (A–D) nie niosą znaczenia bez rysunku i wiedzy o funkcji elementów. Trzeba umieć powiązać nazwę "walce oporowe" z ich rolą i położeniem w układzie walcowniczym, a następnie odczytać właściwe oznaczenie z dołączonego schematu.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

Eksperci podkreślają: "Walce oporowe rozpoznaje się na schemacie po ich położeniu i roli: podpierają układ walców, ograniczając ugięcie i stabilizując proces walcowania."

Źródła:

  • Wikipedia (PL): "Walcowanie" — https://pl.wikipedia.org/wiki/Walcowanie (dostęp: 2026-02-27)
  • Encyklopedia PWN: hasło "walcarka" — https://encyklopedia.pwn.pl/haslo/walcarka;3992687.html (dostęp: 2026-02-27)

Materiały:

  • Dokumentacja techniczno-ruchowa (DTR) walcarki stosowanej w zakładzie
  • Instrukcje producenta dotyczące układu walców i ich regulacji
  • Materiały dydaktyczne z przeróbki plastycznej metali: walcowanie i budowa walcarek
