Wałek rozrządu musi być napędzany z wału korbowego w sposób zapewniający dokładną synchronizację otwierania i zamykania zaworów z ruchem tłoków. W praktyce spotyka się kilka typowych rozwiązań napędu rozrządu: przekładnię zębatą, łańcuch lub pasek (rzadziej inne układy pośrednie).

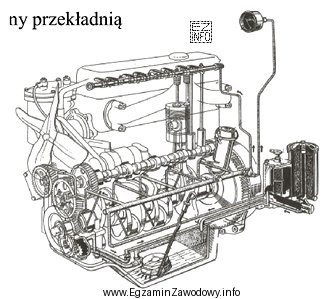

W tym zadaniu kluczowa jest interpretacja ilustracji silnika. Jeśli na rysunku widać zestaw współpracujących kół (z zaznaczonymi zębami), oznacza to, że wałek rozrządu jest napędzany zębato, czyli przez przekładnię zębatą. Taki napęd jest sztywny kinematycznie i nie wymaga naciągu jak pasek lub łańcuch, choć może generować charakterystyczny dźwięk pracy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "pasową" – dotyczy silników z paskiem rozrządu, gdzie na ilustracji powinny być widoczne koła pasowe i sam pasek (zwykle z zębami od strony wewnętrznej). To inny typ przeniesienia napędu niż koła zębate.
- "ślimakową" – przekładnia ślimakowa jest stosowana w specyficznych mechanizmach, ale nie jest typowym rozwiązaniem napędu wałka rozrządu w standardowych silnikach pokazywanych w zadaniach tego typu. Na ilustracji musiałby być widoczny ślimak i koło ślimakowe.
- "łańcuchową" – dotyczy silników z łańcuchem rozrządu, gdzie widać łańcuch oraz koła łańcuchowe. To rozwiązanie wymaga właściwego prowadzenia i naciągu, czego nie wskazuje rysunek z kołami zębatymi.
Wskazówka egzaminacyjna: najpierw ustal, czy na ilustracji widzisz element elastyczny (pasek), ogniwa (łańcuch), czy zazębienie dwóch kół (przekładnia zębata). Dopiero potem wybierz odpowiedź. To zmniejsza ryzyko wyboru "z przyzwyczajenia".
