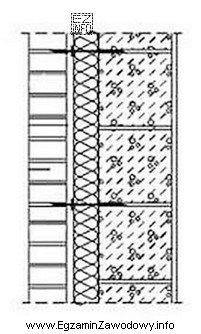

W zadaniu trzeba rozpoznać materiał warstwy konstrukcyjnej na podstawie znormalizowanych symboli graficznych stosowanych w rysunku technicznym budowlanym. Zgodnie z PN-B-01030 beton zwykły przedstawia się jako kreskowanie ukośne uzupełnione o symbole kruszywa (np. trójkąty i nieregularne kształty). Taki właśnie wzór wypełnienia widać w warstwie nośnej, dlatego poprawna jest odpowiedź "zwykłego niezbrojonego."
Druga część rozpoznania dotyczy zbrojenia. Elementy zbrojone na rysunkach mają dodatkowe oznaczenia prętów/siatek (np. widoczne przekroje prętów, charakterystyczne linie lub siatkę w przekroju). W przedstawionej warstwie konstrukcyjnej brak takich symboli, więc należy uznać ją za niezbrojoną.
Dlaczego pozostałe odpowiedzi są błędne?
- "komórkowego niezbrojonego." – beton komórkowy (AAC) ma inną symbolikę: zwykle kropkowanie lub pole bez znaków grubego kruszywa. Na rysunku kruszywo jest widoczne, więc to nie ten materiał.
- "komórkowego zbrojonego." – błędne są jednocześnie dwa elementy: symbolika nie odpowiada betonowi komórkowemu oraz nie widać oznaczeń zbrojenia.
- "zwykłego zbrojonego." – materiał (beton zwykły) mógłby pasować, ale brak symboli prętów/siatki wyklucza zbrojenie; nie należy mylić kotew łączących warstwy ściany ze zbrojeniem konstrukcyjnym.
W praktyce (na budowie) taka umiejętność pozwala szybko sprawdzić dokumentację i uniknąć zamówienia niewłaściwego materiału lub wykonania robót niezgodnie z projektem.
