Watomierz analogowy nie zawsze pokazuje wynik bezpośrednio w watach dla dowolnych ustawień. Najpierw wybiera się zakres napięciowy (Un) i zakres prądowy (In), a następnie odczytuje wychylenie wskazówki na skali w działkach.
Jeżeli skala ma 0–100 działek, to pełne wychylenie (100 działek) odpowiada mocy równej iloczynowi ustawionych zakresów: Pmax = Un × In. Z tego wynika stała przyrządu (ile watów przypada na jedną działkę):
C = (Un × In) / 100 [W/dz].

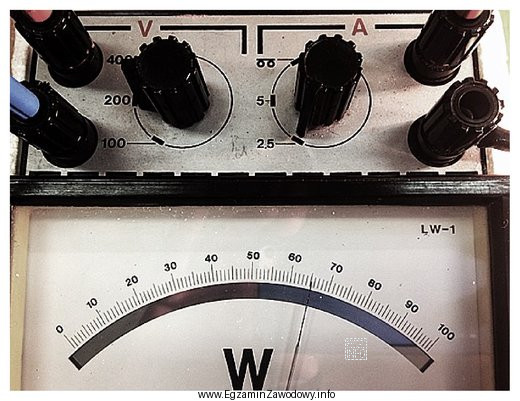

Dla ustawień Un=200 V oraz In=2,5 A otrzymujemy:
Un × In = 200 × 2,5 = 500 W, więc
C = 500/100 = 5 W/dz.
Wskazówka znajduje się na 65 działkach, dlatego wynik pomiaru mocy czynnej wynosi:
P = 65 × 5 = 325 W.
Dlaczego pozostałe odpowiedzi są błędne?
- "65 W" to typowy błąd polegający na przepisaniu samego odczytu ze skali (65 działek) bez przeliczenia przez stałą.
- "500 W" to moc odpowiadająca pełnemu zakresowi (maksimum), czyli 100 działkom, a nie aktualnemu wychyleniu 65.
- "130 W" może wynikać z użycia błędnej stałej (np. 2 W/dz) albo pomylenia zakresów, ale nie zgadza się z poprawnym przeliczeniem dla podanych nastaw.
Wskazówka egzaminacyjna: zawsze wykonaj dwa kroki: (1) policz C z zakresów i maksymalnej liczby działek, (2) pomnóż C przez odczyt działek. To zapobiega myleniu "działek" z "watami".
