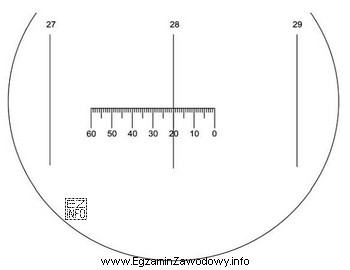

W mikroskopie warsztatowym (i podobnych przyrządach optycznych do pomiaru kątów) odczyt jest dwuczłonowy:
- podziałka główna podaje stopnie (wartości całkowite),
- podziałka pomocnicza (minutowa) ma zakres 0–60 i służy do odczytu minut kątowych.
Najpierw identyfikuje się linię/oznaczenie stopni. Następnie sprawdza się, w którym miejscu ta linia przecina (lub pokrywa się z kreską) na podziałce minutowej. Jeżeli linia odpowiadająca stopniom ma wartość 28, a na skali minutowej punkt przecięcia wskazuje 20, wynik zapisuje się jako 28°20'.
Dlaczego pozostałe odpowiedzi są błędne?
- 28,20° – to zapis dziesiętny stopni. Oznaczałby 28 stopni i 0,20 stopnia, czyli zupełnie inną wartość niż 20 minut (bo skala minutowa pracuje w systemie 60, a nie dziesiętnym).
- 20,28° – również zapis dziesiętny, dodatkowo z zamienioną kolejnością liczb względem faktycznego odczytu (stopnie nie mogą tu wynosić 20, skoro wskazanie stopniowe jest w okolicy 28).
- 20°28' – to typowy błąd odwrócenia: zamiana miejsc stopni i minut. W odczycie stopnie pochodzą z podziałki głównej (28), a minuty z podziałki minutowej (20), więc nie można ich przestawić.
Wskazówka egzaminacyjna: jeśli widzisz podziałkę 0–60, to niemal zawsze oznacza ona minuty kątowe. Zwracaj uwagę na symbol ' (prim), bo odróżnia zapis minutowy od zapisu dziesiętnego.
