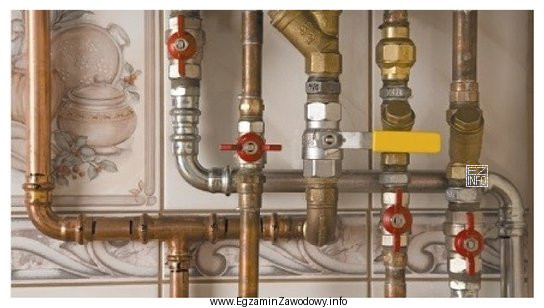

W tego typu zadaniu kluczowe jest rozpoznanie technologii łączenia rur na podstawie cech elementów przedstawionych na rysunku. W instalacjach spotyka się różne metody łączenia, ale każda z nich zostawia charakterystyczne "ślady" w postaci konkretnego osprzętu lub sposobu wykonania złącza.
Połączenia zaprasowywane wykonuje się przy użyciu kształtek/systemów, które są zaciskane (zaprasowywane) odpowiednimi szczękami zaciskarki. Na rysunkach i schematach najczęściej rozpoznaje się je po typowej bryle kształtki i braku elementów skręcanych oraz braku spoiny. W praktyce nie widać też "nadlewu" lutu ani spoin spawalniczych, tylko złączkę przystosowaną do zacisku.
Połączenia gwintowane to złącza skręcane, gdzie występuje gwint (zewnętrzny/wewnętrzny) i typowe elementy, takie jak mufy, nyple czy złączki z częścią gwintowaną. Na rysunku sugerują je kształtki i oznaczenia/rysunek gwintu oraz ogólna konstrukcja połączenia skręcanego.
Dlaczego pozostałe propozycje są nieprawidłowe?
- Warianty z lutowaniem lutem twardym zakładają obecność połączeń charakterystycznych dla lutowania (inna geometria złączek, typowe "kielichy"/gniazda oraz brak elementów typowych dla zaprasowywania). Jeśli na rysunku widać elementy systemu zaciskowego, to lutowanie nie pasuje.
- Warianty ze spawaniem wymagałyby rozpoznawalnych złączy spawanych (np. brak kształtki zaprasowywanej i obecność spoiny łączącej elementy). Jeżeli rysunek przedstawia kształtki systemowe i złącza skręcane, to spawanie jest nadmiarowym i niezgodnym założeniem.
- Wariant łączący wszystkie metody jest typową "odpowiedzią pułapką": im więcej metod, tym większa szansa, że zawiera jakąś prawdę, ale w zadaniu chodzi o wskazanie metod rzeczywiście zastosowanych w pokazanym fragmencie, a nie teoretycznie możliwych w całej instalacji.
Wskazówka egzaminacyjna: najpierw wypisz, jakie cechy konstrukcyjne widzisz (gwint/nakrętka, kształtka do zacisku, spoiny), a dopiero potem dopasuj nazwę technologii. To ogranicza zgadywanie i zmniejsza ryzyko mylenia zaprasowywania z lutowaniem.
