KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2021



PYTANIE NR 33.
Według danych projektowych węzłów cieplnych, stosowanie wymienników płytowych w węźle cieplnym dopuszcza się dla węzłów o mocy Nco < 30 kW i Ncw < 30 kW. W którym z przedstawionych węzłów cieplnych można zastosować wymienniki płytowe?

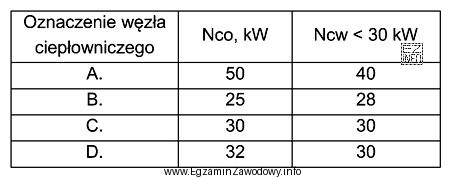

Ilustracja przedstawia tabelę z oznaczeniami węzłów ciepłowniczych oraz ich mocami wyrażonymi w kilowatach (kW).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Warunek dopuszczenia wymienników płytowych jest podwójny: Nco < 30 kW i jednocześnie Ncw < 30 kW. Z podanych danych tylko węzeł B spełnia oba kryteria (25 < 30 oraz 28 < 30). Pozostałe węzły mają co najmniej jeden parametr równy 30 lub większy.

Pełne wyjaśnienie:

W zadaniu podano kryterium stosowania wymienników płytowych w węźle cieplnym: Nco < 30 kW oraz Ncw < 30 kW. To oznacza koniunkcję warunków (logiczne "i"), więc aby dany węzeł się kwalifikował, oba parametry muszą być jednocześnie mniejsze od 30 kW.

Jak rozwiązać krok po kroku?

  1. Odczytaj dla każdego węzła dwie wartości: Nco (dla centralnego ogrzewania) i Ncw (dla ciepłej wody użytkowej).
  2. Porównaj każdą z nich z progiem 30 kW, zwracając uwagę, że znak "<" oznacza ściśle mniejsze (wartość 30 nie spełnia warunku).
  3. Wybierz ten węzeł, dla którego oba porównania są prawdziwe.

Dla węzła B odczytujemy wartości 25 kW i 28 kW. Ponieważ 25 < 30 i 28 < 30, węzeł B spełnia wymagania, więc w nim można zastosować wymienniki płytowe.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Odpowiedź "W węźle A." jest błędna, ponieważ zarówno Nco, jak i Ncw przekraczają próg 30 kW. Wystarczy przekroczenie jednego parametru, aby warunek nie był spełniony, a tutaj niespełnione są oba.
  • Odpowiedź "W węźle C." jest błędna z powodu typowej pułapki na granicy progu: wartości wynoszą 30 kW. Warunek wymaga "mniej niż 30", więc 30 nie kwalifikuje (to nie jest "< 30").
  • Odpowiedź "W węźle D." jest błędna, bo Nco jest większe od 30 (nie spełnia kryterium), nawet jeśli drugi parametr byłby poniżej progu. Ponownie: wymagane są oba parametry jednocześnie.

Wskazówka egzaminacyjna: podkreśl w treści słowo "i" oraz znak "<". To szybko przypomina, że sprawdzasz dwa warunki naraz i że wartości równe progowi odpadają.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznaczają parametry Nco i Ncw w węźle cieplnym?
Nco to moc cieplna przeznaczona na centralne ogrzewanie, a Ncw to moc na przygotowanie ciepłej wody użytkowej. W zadaniach egzaminacyjnych są to zwykle dane z tabeli, które porównujesz z progiem (np. 30 kW) przy doborze typu wymiennika.
Jak sprawdzić warunek Nco < 30 i Ncw < 30 w tabeli?
Dla każdego węzła odczytaj dwie liczby: Nco oraz Ncw. Następnie porównaj każdą z nich z 30 kW. Warunek z "i" oznacza, że oba porównania muszą wyjść prawdziwe jednocześnie. Jeśli choć jedna wartość jest 30 lub większa, węzeł odpada.
Dlaczego w zadaniu liczy się jednocześnie Nco i Ncw?
Węzeł cieplny pracuje dla dwóch odbiorów (c.o. i c.w.u.), więc dobór urządzeń nie może pomijać żadnego z nich. Kryterium "Nco < 30 kW i Ncw < 30 kW" jest koniunkcją: przekroczenie limitu w jednym obiegu może wymagać innego typu wymiennika dla bezpieczeństwa i trwałości.
Czy węzeł z mocą Nco = 30 kW spełnia warunek "Nco < 30 kW"?
Nie. Znak "<" oznacza ściśle mniej niż 30. Wartość równa 30 kW nie spełnia tego warunku. To częsty błąd na egzaminie: wiele osób myli "< 30" z "≤ 30". W takich zadaniach zawsze czytaj dokładnie znak nierówności.
Jakie błędy najczęściej popełnia się przy takich zadaniach z węzłami cieplnymi?
Najczęstsze pomyłki to: mylenie "i" z "lub" (sprawdzanie tylko jednego parametru), nieuwzględnienie, że "< 30" nie obejmuje 30, oraz pośpiech w czytaniu tabeli (złe przypisanie wartości do węzła). Pomaga metoda: sprawdź Nco, potem Ncw, dopiero na końcu wybierz odpowiedź.
Co to jest wymiennik płytowy i dlaczego stosuje się go w małych węzłach?
Wymiennik płytowy to kompaktowy wymiennik ciepła z pakietu cienkich płyt tworzących kanały przepływu. W małych węzłach jest wygodny, bo ma dużą powierzchnię wymiany przy małej objętości, łatwo go montować i rozbudować. W zadaniu próg mocy wyznacza, kiedy takie rozwiązanie jest dopuszczalne.
Dlaczego w zadaniu wystarczy, że jeden parametr przekroczy próg, aby odrzucić węzeł?
Bo warunek jest złożony jako "A i B". W logice i w praktyce doboru urządzeń oznacza to, że brak spełnienia choć jednego wymagania powoduje niespełnienie całości. Dlatego nawet jeśli Nco jest małe, ale Ncw jest 30 kW lub większe, nie można uznać węzła za zgodny z podanym kryterium.
Jak szybko rozpoznać poprawną odpowiedź w zadaniu z czterema węzłami A–D?
Zastosuj filtr w dwóch krokach: najpierw zaznacz węzły z Nco < 30, potem wśród nich zostaw tylko te z Ncw < 30. To minimalizuje pomyłki w czytaniu danych. Dodatkowo pamiętaj, że wartości równe 30 nie przechodzą przez filtr, bo znak jest "<".
Czy w zadaniach egzaminacyjnych próg 30 kW to zawsze stała wartość?
Nie musi. W różnych zadaniach próg może być inny i wynikać z przyjętych założeń projektowych lub danych w treści. Najważniejsze jest, by nie zgadywać z pamięci, tylko zastosować dokładnie warunek podany w pytaniu (np. "< 30" oraz "i"). To jest umiejętność, którą egzamin najczęściej sprawdza.
Jakie inne typy wymienników spotyka się w węzłach o większych mocach?
W praktyce, gdy moce są większe, projekt może przewidywać rozwiązania o innej konstrukcji (np. bardziej "masywne" w eksploatacji). Na egzaminie zwykle nie trzeba znać konkretnego producenta, ale warto kojarzyć, że dobór typu wymiennika zależy od mocy, warunków pracy i wymagań trwałości, a nie tylko od dostępnego miejsca.
info

Około 61% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Warunek dopuszczenia wymienników płytowych jest podwójny: Nco &lt; 30 kW i jednocześnie Ncw &lt; 30 kW."

Materiały:

  • Podręczniki i skrypty z zakresu węzłów cieplnych i wymienników ciepła (część: rodzaje wymienników, kryteria doboru)
  • Karty katalogowe/techniczne producentów wymienników płytowych i rurowych (parametry pracy, moce, zastosowania)
  • Zestawy zadań egzaminacyjnych z czytania tabel i doboru elementów węzłów cieplnych
