KWALIFIKACJA INF2 - STYCZEŃ 2021 (test 3)



PYTANIE NR 9.
Widoczny na schemacie symbol okablowania oznacza kabel

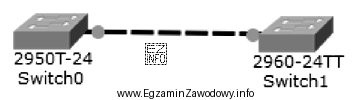

Ilustracja przedstawia schemat połączenia sieciowego pomiędzy dwoma przełącznikami sieciowymi (switchami).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kabel ethernetowy krosowany (crossover) służy do skrzyżowania par nadawczych i odbiorczych, dlatego na schematach bywa oznaczany symbolem wskazującym "krzyżowanie" żył/par. Kabel prosty nie ma takiego skrzyżowania, a światłowód i kabel szeregowy dotyczą innych mediów/interfejsów.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność rozpoznania typu przewodu na podstawie symbolu użytego w schemacie okablowania. Kabel ethernetowy krosowany (crossover) to odmiana przewodu miedzianego (najczęściej skrętka), w której odpowiednie pary (tory nadawcze i odbiorcze) są zamienione miejscami pomiędzy końcami kabla. Historycznie miało to znaczenie m.in. przy łączeniu urządzeń "tego samego typu" (np. host–host) bez przełącznika pośrodku, aby zapewnić poprawne dopasowanie torów TX/RX.

Dlatego symbole na schematach, legendach i materiałach dydaktycznych często wprost sugerują "skrzyżowanie" (np. graficzny krzyż, przeplot, zamianę). Jeżeli właśnie taki motyw pokazuje ilustracja, najbardziej pasuje odpowiedź "ethernetowy krosowany."

Dlaczego pozostałe odpowiedzi są błędne?

  • "światłowodowy." – światłowód jest innym medium transmisyjnym (włókno optyczne, inne złącza i inna symbolika). Jeśli schemat dotyczy klasycznego okablowania Ethernet po skrętce, wybór światłowodu wynika zwykle z mylenia "sieci" z "dowolnym szybkim kablem".
  • "ethernetowy prosty." – kabel prosty (straight-through) zachowuje zgodność par na obu końcach (bez zamiany torów TX/RX). Na schematach zwykle nie jest oznaczany symbolem sugerującym przeplot/skrzyżowanie.
  • "szeregowy." – kabel szeregowy odnosi się do interfejsów typu RS-232/RS-485 itp., stosowanych w innych zastosowaniach (np. urządzenia przemysłowe, konfiguracja urządzeń). To inna kategoria połączeń niż typowe okablowanie Ethernet w LAN.

Wskazówka egzaminacyjna: przy pytaniach "symbol okablowania" najpierw rozpoznaj, czy symbol dotyczy medium (miedź vs światłowód) czy sposobu zakończenia (prosty vs krosowany). Dopiero potem wybieraj odpowiedź – ogranicza to zgadywanie oparte na skojarzeniach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kabel krosowany w Ethernet?
Kabel krosowany (crossover) to przewód, w którym odpowiednie pary przewodów są zamienione miejscami między końcami, aby skrzyżować tory nadawcze i odbiorcze. Stosuje się go, gdy trzeba połączyć urządzenia wymagające takiego dopasowania sygnałów, zależnie od portów i ich funkcji.
Czym różni się kabel prosty od krosowanego?
Kabel prosty zachowuje ten sam układ par/żył na obu końcach, a krosowany ma wybrane pary "przełożone", by zamienić TX z RX. Na schematach często zaznacza się to symbolem przeplotu lub krzyżowania. Różnica wpływa na to, czy urządzenia "dogadają się" na warstwie fizycznej.
Jak rozpoznać na schemacie, że kabel jest krosowany?
Na schematach i w legendach krosowanie zwykle sygnalizuje motyw "X", przeplot lub informacja o zamianie par. Kluczowe jest czytanie legendy rysunku: ten sam typ linii może oznaczać różne przewody w zależności od przyjętych oznaczeń w danej dokumentacji.
Dlaczego kabel światłowodowy to nie to samo co Ethernet po skrętce?
Ethernet to technologia warstwowa, a światłowód opisuje medium transmisyjne. Ethernet może działać po miedzi lub po światłowodzie, ale symbole i złącza są inne. W pytaniach egzaminacyjnych zwykle chodzi o rozpoznanie konkretnego przewodu/połączenia, nie o ogólną nazwę "sieć".
Kiedy stosuje się kabel krosowany w praktyce technika informatyka?
Może być potrzebny przy bezpośrednim łączeniu dwóch urządzeń, gdy porty nie wykonują automatycznej zamiany par (funkcje typu auto MDI/MDI-X zależą od sprzętu). W praktyce warto znać ideę krosowania, bo pomaga diagnozować nietypowe problemy z linkiem na warstwie fizycznej.
Czy nowoczesne przełączniki eliminują potrzebę kabli krosowanych?
Często tak, ponieważ wiele urządzeń potrafi automatycznie dopasować pary (auto MDI/MDI-X). Jednak nie jest to gwarantowane w każdym sprzęcie i w każdej sytuacji. Na egzaminie sprawdza się też umiejętność rozpoznania typu kabla na schemacie, niezależnie od automatyki urządzeń.
Jakie błędy najczęściej popełnia się przy wyborze kabla na schemacie?
Najczęstsze pomyłki to wybór "ethernetowy prosty" bez analizy symbolu, mylenie medium (światłowód) z typem zakończenia (prosty/krosowany) oraz utożsamienie każdego kabla komunikacyjnego z "szeregowym". Pomaga nawyk sprawdzania, czy schemat dotyczy LAN, czy innych interfejsów.
Co oznacza kabel szeregowy w kontekście sieci i administracji?
Kabel szeregowy dotyczy komunikacji przez interfejsy szeregowe (np. do konfiguracji urządzeń lub w automatyce). Nie jest to standardowy kabel do transmisji Ethernet w sieci LAN. W pytaniach o okablowanie komputerowe "szeregowy" bywa dystraktorem dla osób kojarzących konfigurację sprzętu z dowolnym połączeniem kablowym.
Jak przygotować się do pytań o symbole okablowania na egzaminie INF.2?
Warto ćwiczyć czytanie prostych schematów sieci i legend, rozpoznawanie mediów (skrętka, światłowód) oraz typów przewodów (prosty, krosowany). Pomaga praca z rysunkami w materiałach dydaktycznych i samodzielne wykonywanie krótkich notatek: symbol → nazwa → zastosowanie.
Jakie pojęcia warto powtórzyć obok kabli prostych i krosowanych?
Powtórz podstawy warstwy fizycznej: skrętka, pary, ekranowanie, złącza RJ-45, pojęcie linku, a także elementy infrastruktury LAN (switch, router, patchpanel). Przy pytaniach z rysunkami ważne jest też rozumienie, co w schemacie oznacza przewód, a co port/urządzenie.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne
