KWALIFIKACJA MEC9 - CZERWIEC 2015

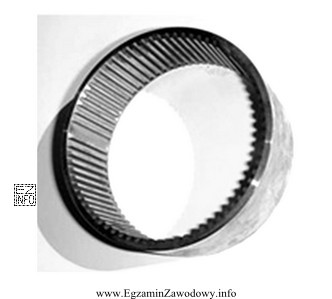

Wielowypust wewnętrzny w pierścieniu (otwór o profilu z wieloma wypustami) w warunkach produkcji wielkoseryjnej najczęściej wykonuje się metodą przeciągania. Wynika to z charakteru tego procesu: narzędzie (przeciągacz) ma wiele kolejnych ostrzy o stopniowo rosnącym zarysie, dzięki czemu w jednym przejściu (lub w krótkiej sekwencji przejść) uzyskuje się docelowy kształt i wymaganą dokładność.

Dlaczego "przeciągania" jest właściwe w kontekście dużej serii?

• Wydajność – czas wykonania jednej sztuki jest krótki w porównaniu z metodami posuwowo-zwrotnymi.
• Powtarzalność – kształt jest w dużej mierze "nadany" geometrią narzędzia, co sprzyja stabilnej jakości w serii.
• Opłacalność – choć narzędzie bywa drogie, koszt rozkłada się na wiele detali, co jest typowe dla produkcji wielkoseryjnej.

Dlaczego pozostałe propozycje są gorszym wyborem w takim ujęciu?

• "Dłutowania" – może służyć do wykonywania kształtów wewnętrznych, ale jest zwykle mniej wydajne; częściej wybiera się je przy mniejszych seriach, prototypach lub gdy przeciąganie jest utrudnione (np. ograniczenia konstrukcyjne i narzędziowe).
• "Strugania" – proces posuwowo-zwrotny kojarzony z obróbką płaszczyzn i prostych kształtów; dla wielowypustów wewnętrznych nie jest standardowym wyborem w produkcji wielkoseryjnej ze względu na czas i organizację procesu.
• "Żłobienia" – pojęcie bywa używane w różnych kontekstach (wykonywanie rowków/żłobków), ale jako ogólna odpowiedź dla wielowypustu wewnętrznego w dużej serii nie oddaje typowej, wysoko wydajnej technologii, jaką jest przeciąganie.

Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się wielowypust wewnętrzny i produkcja wielkoseryjna, to najczęściej kluczem jest metoda o wysokiej wydajności i powtarzalności profilu, czyli przeciąganie.
