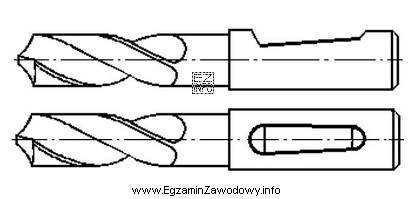

W pytaniu trzeba rozpoznać rodzaj chwytu wiertła (część, za którą narzędzie jest mocowane w uchwycie lub oprawce). Rozpoznanie opiera się przede wszystkim na geometrii chwytu, a dopiero w drugiej kolejności na oznaczeniach spotykanych w opisach narzędzi.
Dlaczego poprawna jest odpowiedź "cylindrycznego HE"?
Chwyt cylindryczny ma kształt walca – średnica części mocowanej jest zasadniczo stała, bez stożkowego zwężania typowego dla chwytu Morse’a. Taki chwyt jest powszechny w wiertłach do mocowania w klasycznym uchwycie wiertarskim. Oznaczenie "HE" bywa stosowane w praktyce katalogowej/zakładowej do rozróżnienia odmian, ale kluczowa jest identyfikacja: to nadal chwyt cylindryczny.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "stożkowego Morse’a" – chwyt Morse’a jest stożkowy i przeznaczony do gniazd stożkowych (np. we wrzecionie lub tulei). Jeśli na rysunku nie ma wyraźnego stożka, ta odpowiedź jest błędna.
- "cylindrycznego pełnego" – to opis zbyt ogólny i może być mylący, bo nie rozstrzyga odmiany wskazanej w kluczu (tu podano wariant cylindryczny z oznaczeniem "HE"). W zadaniu chodzi o konkretny typ wg podanych opcji.
- "cylindrycznego z płetwą" – taka odmiana ma dodatkowy element ustalający/napędowy (płetwę), który zwykle da się zauważyć jako charakterystyczny detal. Jeżeli rysunek go nie pokazuje, nie należy tej odpowiedzi wybierać.
Wskazówka egzaminacyjna: najpierw oceń kształt (walec czy stożek), potem szukaj dodatkowych cech (płetwa, spłaszczenia, rowki). Nie wybieraj "Morse’a" tylko dlatego, że to znane hasło – zawsze porównuj z rysunkiem.
