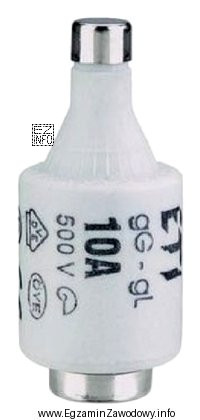

Wkładka topikowa (bezpiecznik topikowy) jest zabezpieczeniem nadprądowym. Jej działanie polega na stopieniu elementu topikowego i przerwaniu obwodu, gdy prąd w obwodzie przekroczy wartość dopuszczalną w określonym czasie.
W praktyce występują dwa typowe stany awaryjne:
- Zwarcie – prąd rośnie bardzo gwałtownie do dużych wartości. Bezpiecznik ma zadziałać szybko, ograniczając skutki cieplne i mechaniczne zwarcia.
- Przeciążenie – prąd jest większy od znamionowego, ale nie tak duży jak przy zwarciu; utrzymuje się dłużej. Powoduje nagrzewanie przewodów i może doprowadzić do degradacji izolacji.
Dlatego poprawne jest stwierdzenie, że wkładka topikowa zapewnia skuteczną ochronę przewodów elektrycznych przed skutkami zwarć i przeciążeń. Właśnie przewody (instalacja) są zasadniczym "obiektem ochrony" zabezpieczeń nadprądowych, bo przegrzanie przewodów może powodować uszkodzenia i zagrożenie pożarowe.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "…tylko przed skutkami zwarć" – pomija przeciążenia, które również powodują niebezpieczne nagrzewanie przewodów. Zabezpieczenia nadprądowe są dobierane tak, aby reagowały także na przeciążenia.
- "…urządzeń energoelektronicznych tylko przed skutkami przeciążeń" – zawęża działanie do przeciążeń i do "urządzeń", podczas gdy istotą wkładki jest ochrona obwodu (w tym przewodów) i reakcja także na zwarcia.
- "…urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń" – mimo że urządzenia mogą pośrednio skorzystać na odłączeniu uszkodzenia, bezpiecznik nie jest precyzyjnym zabezpieczeniem "urządzeniowym" (np. dla elektroniki); jego podstawową rolą jest ochrona instalacji/przewodów przed nadmiernym prądem.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się wybór między "przewodami" a "urządzeniami", w kontekście wkładki topikowej najczęściej właściwe są przewody oraz zwarcia i przeciążenia.
