W schematach mechanicznych elementy napędu przedstawia się symbolicznie, tak aby rysunek był czytelny i jednoznaczny. "Przekładnia z pasem klinowym" to układ, w którym moment obrotowy jest przenoszony przez pas klinowy współpracujący z kołami pasowymi o odpowiednim profilu. Właściwy symbol musi więc wskazywać, że nie jest to połączenie sztywne (jak w przekładni zębatej), ani układ oparty o ogniwa (jak łańcuch), lecz połączenie pasowe charakterystyczne dla pasa klinowego.

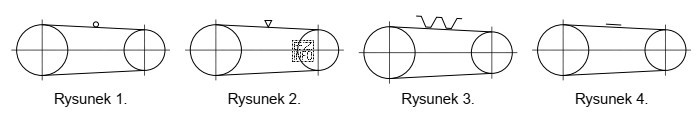

Odpowiedź "rysunku 2." uznaje się za poprawną, gdyż to właśnie na tym rysunku przedstawiono symbol odpowiadający przekładni z pasem klinowym wymagany na schemacie mechanicznym. Kluczowe jest rozpoznanie, że symbol pokazuje napęd pasowy w postaci schematycznej, a nie np. detal konstrukcyjny albo oznaczenie innego rodzaju pasa.
Dlaczego pozostałe odpowiedzi są niepoprawne? Ponieważ rysunki 1, 3 i 4 nie przedstawiają właściwego symbolu dla przekładni z pasem klinowym w konwencji schematów mechanicznych: mogą obrazować inny typ przekładni, inny rodzaj pasa albo po prostu inny element układu napędowego. Na egzaminie warto unikać intuicyjnego wyboru "rysunku, na którym widać pas", i zamiast tego porównać wszystkie warianty pod kątem tego, czy symbol jednoznacznie wskazuje pas klinowy i sposób jego współpracy z kołami.
- Wskazówka egzaminacyjna: najpierw ustal, jaki typ elementu napędu jest nazwany w pytaniu (tu: pas klinowy), a dopiero potem szukaj symbolu, który odpowiada dokładnie temu typowi, a nie ogólnie "napędowi pasowemu".
- Typowy błąd: mylenie z innymi przekładniami przez podobieństwo graficzne symboli. Pomaga metodyczne porównanie wszystkich rysunków i wykluczenie tych, które wskazują inny mechanizm przeniesienia napędu.
