Elektrozaczep 12 V DC jest obciążeniem zasilanym prądem stałym, natomiast wyjście przekaźnikowe w zamku szyfrowym zwykle nie jest zasilaczem, tylko zestykami (styk bezpotencjałowy). Oznacza to, że przekaźnik jedynie zwiera/rozwiera wskazane zaciski, a napięcie 12 V DC trzeba dostarczyć z osobnego źródła (zasilacza).
Poprawne podłączenie polega na tym, aby prąd do elektrozaczepu płynął przez styki przekaźnika w sposób kontrolowany:
- jeden przewód zasilania (najczęściej "+12 V" lub "0 V") prowadzi się do zacisku COM,
- z zacisku NO (normalnie otwarty) lub NC (normalnie zamknięty) prowadzi się przewód do elektrozaczepu,
- drugi przewód elektrozaczepu wraca do drugiego bieguna zasilacza, zamykając obwód.

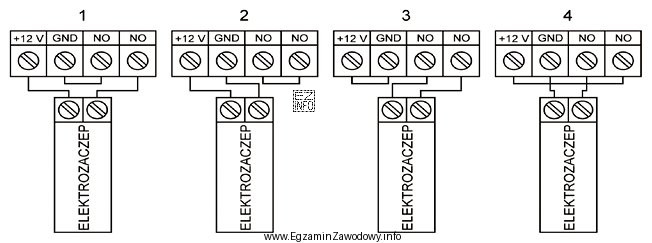

Dlatego odpowiedzi wskazujące schematy "1 i 4" są poprawne: przedstawiają dwa dopuszczalne warianty użycia styków (zależnie od tego, czy elektrozaczep ma działać po zadziałaniu przekaźnika czy w stanie spoczynkowym).
Pozostałe kombinacje są nieprawidłowe typowo z takich powodów, jak:
- brak włączenia obciążenia w tor zasilania przez COM (obwód nie zamyka się i prąd nie popłynie),
- podłączenie obciążenia "pomiędzy" stykami NO/NC bez właściwego wspólnego punktu (nieprzewidywalna praca),
- ryzyko zwarcia lub obejścia przekaźnika, przez co sterowanie nie działa albo jest stale aktywne.
Wskazówka egzaminacyjna: zawsze najpierw ustal, czy przekaźnik jest bezpotencjałowy, a potem narysuj w głowie zamkniętą pętlę prądu DC: zasilacz → styk przekaźnika → elektrozaczep → powrót do zasilacza. Jeśli nie widzisz kompletnej pętli, połączenie jest błędne.
