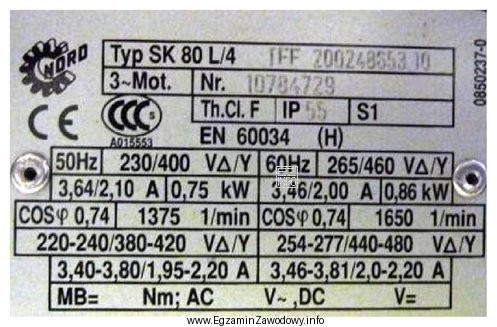

W zadaniu trzeba odczytać wartości znamionowe z tabliczki silnika dla warunków podanych w treści: częstotliwość 60 Hz oraz połączenie uzwojeń w trójkąt (Δ).
Tabliczki znamionowe silników trójfazowych często mają dwie sekcje: jedną dla 50 Hz i drugą dla 60 Hz. Jeżeli w pytaniu jest podane 60 Hz, poprawne dane należy brać wyłącznie z części przeznaczonej dla 60 Hz, a nie z kolumny 50 Hz. To pierwszy typowy punkt pomyłki.
Drugi klucz to interpretacja zapisu w formacie ułamkowym z oznaczeniami połączeń. Przykład "265/460 V Δ/Y" oznacza, że:
- 265 V dotyczy połączenia Δ (trójkąt),
- 460 V dotyczy połączenia Y (gwiazda).
Tak samo zapis prądu "3,46/2,00 A" należy czytać w tej samej kolejności: 3,46 A dla Δ oraz 2,00 A dla Y. Zatem dla połączenia w trójkąt przy 60 Hz poprawne są wartości 265 V oraz 3,46 A.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "400 V, 2,10 A" oraz "230 V, 3,64 A" to para wartości odpowiadająca typowo danym z sekcji 50 Hz (inne napięcia i inne prądy), więc nie spełnia warunku 60 Hz.
- "460 V, 2,00 A" to wartości dla 60 Hz, ale dla połączenia w gwiazdę, a nie w trójkąt. Częsty błąd polega na wybieraniu "wyższego napięcia", bo kojarzy się z zasilaniem 60 Hz, bez sprawdzenia symboli Δ/Y.
W praktyce automatyka przemysłowego taki odczyt jest potrzebny m.in. do poprawnego doboru połączenia zacisków silnika oraz do ustawienia zabezpieczeń (np. wyzwalaczy przeciążeniowych) zgodnie z prądem znamionowym dla konkretnej konfiguracji pracy.
