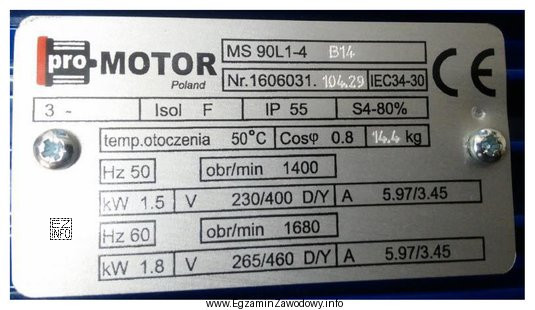

W silniku indukcyjnym klatkowym tabliczka znamionowa zwykle podaje wartości znamionowe dla określonych warunków pracy, m.in. dla zadanej częstotliwości (tu: 50 Hz) oraz dla konkretnego sposobu skojarzenia uzwojeń (gwiazda Y lub trójkąt Δ). To oznacza, że nie wybiera się "typowego" napięcia sieci, tylko dokładnie te wartości, które producent przypisał do danego połączenia.
Jeżeli pytanie wymaga wskazania parametrów dla połączenia w trójkąt (Δ), to poprawna para to ta, przy której na tabliczce stoi oznaczenie Δ. W typowych silnikach dwunapięciowych spotyka się zestaw: Δ dla niższego napięcia oraz Y dla wyższego napięcia, a prądy są różne dla każdej konfiguracji. Dlatego, dla Δ wybiera się wartości przypisane do Δ, a nie do Y.
Dlaczego poprawne jest "230 V, 5,97 A"?
To para napięcia i prądu, która odpowiada pracy silnika przy 50 Hz, gdy uzwojenia są połączone w trójkąt. Właśnie o takie dane pyta zadanie: "znamionowe wartości napięcia i prądu" w warunku Δ.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 400 V, 3,45 A – taka para jest typowo przypisana do innego skojarzenia uzwojeń (często gwiazdy Y) lub do innego wariantu pracy, więc nie spełnia warunku "uzwojenia skojarzone w trójkąt".
- 265 V, 5,97 A – prąd jest zgodny z wariantem Δ, ale napięcie nie odpowiada podanej wartości znamionowej z tabliczki; to przykład odpowiedzi "zniekształconej" (zła wartość U przy poprawnym I).
- 460 V, 3,45 A – zawiera napięcie niepasujące do typowej tabliczki dla pracy przy 50 Hz w rozpatrywanym układzie; dodatkowo para nie odpowiada warunkowi Δ, tylko sugeruje inny wariant zasilania.
Wskazówka egzaminacyjna: zawsze odczytuj parę U oraz I jako komplet przypisany do konkretnego symbolu połączenia (Δ/Y) i częstotliwości. Nie mieszaj napięcia z jednej linii tabliczki z prądem z drugiej.
