KWALIFIKACJA ROL2 - STYCZEŃ 2019



PYTANIE NR 4.

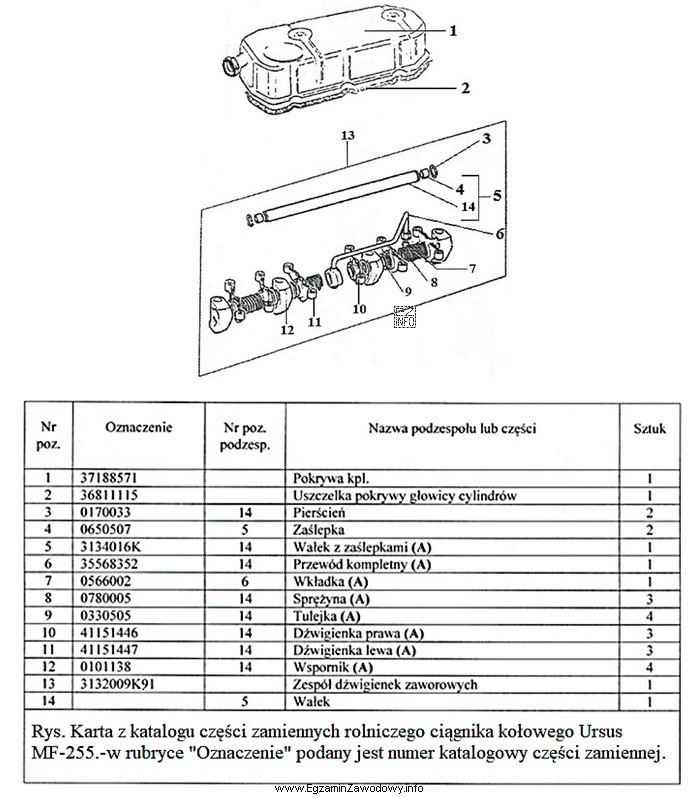

Wskaż na podstawie zamieszczonego rysunku numer katalogowy elementu zabezpieczającego przed poosiowym przesunięciem się wałka zespołu dźwigienek zaworowych.
Wskaż na podstawie zamieszczonego rysunku numer katalogowy elementu zabezpieczającego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie rysunku i tabeli katalogu części, element zabezpieczający przed poosiowym przesunięciem się wałka zespołu dźwigienek zaworowych to pierścień, którego numer katalogowy to "0170033". Jest to pozycja numer 3 w tabeli, odpowiadająca elementowi oznaczonemu numerem 5 na rysunku, który jest umieszczony na wałku (element 6) i zapobiega jego przesunięciu.
