W zespole dźwigienek zaworowych wałek stanowi oś, na której pracują dźwigienki. Podczas pracy silnika działają na niego siły, które mogą powodować przesuwanie osiowe (poosiowe "wędrowanie") wałka. Dlatego konstrukcja przewiduje element zabezpieczający, którego zadaniem jest zablokowanie takiego ruchu i utrzymanie wałka we właściwym położeniu.

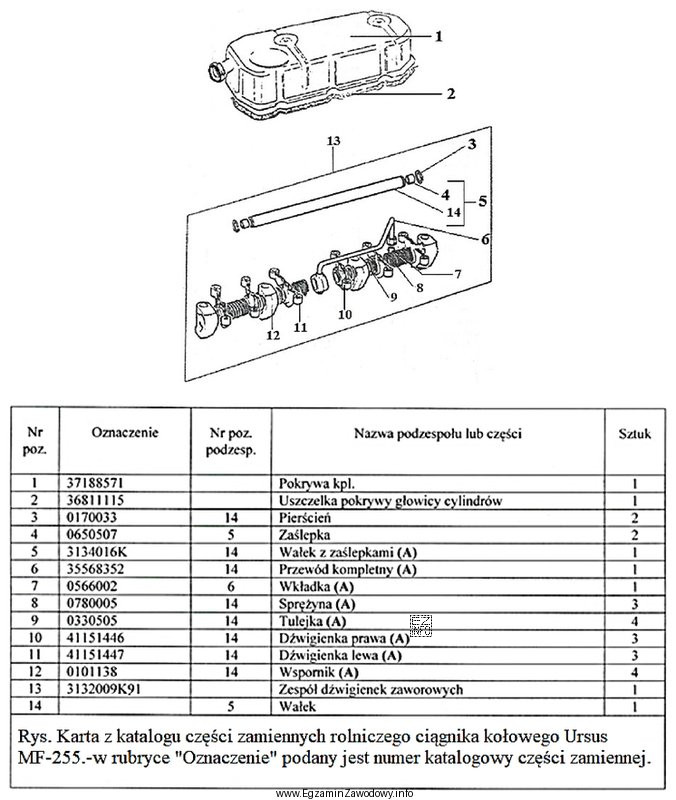

Pytanie dotyczy numeru katalogowego tej części. W praktyce szkolnej i warsztatowej numer katalogowy ustala się poprzez:
- odszukanie zespołu na rysunku złożeniowym w katalogu części,
- zidentyfikowanie elementu pełniącego funkcję zabezpieczenia osiowego,
- spisanie przypisanego mu numeru katalogowego.
Odpowiedź "0170033" jest poprawna, ponieważ odpowiada elementowi, którego funkcja w zespole polega właśnie na zabezpieczeniu wałka przed przesunięciem osiowym (w obrębie tego katalogu/rysunku, do którego odnosi się zadanie).
Pozostałe podane numery są błędne, bo odnoszą się do innych pozycji katalogowych (innych elementów zbliżonych tematycznie lub występujących w sąsiedztwie na rysunku). Typowym błędem jest mylenie zabezpieczenia osiowego z elementami:
- mocującymi (np. śruby/nakrętki) – zabezpieczają przed odkręceniem, nie przed przesuwem osiowym,
- ustalającymi (np. tulejki/podkładki dystansowe) – mogą nadawać luz, ale nie zawsze blokują przesuw,
- zabezpieczającymi przed obrotem (np. wpust) – ich funkcja jest inna.
W zadaniach katalogowych kluczowe jest czytanie opisu funkcji ("zabezpieczający przed poosiowym przesunięciem") i konsekwentne odniesienie jej do właściwej pozycji w dokumentacji, zamiast wybierania numeru "na pamięć" z innego modelu lub innego wydania katalogu.
