W zadaniu mierzona jest średnica otworu, czyli wymiar wewnętrzny. To kluczowe, bo suwmiarka uniwersalna ma inne zasady interpretacji wskazania dla pomiarów zewnętrznych (np. średnica wałka) i dla pomiarów wewnętrznych (np. średnica otworu).
1) Odczyt ze skali (surowe wskazanie)

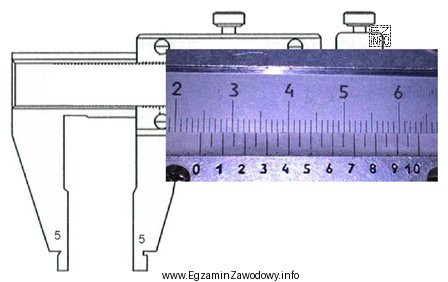

Na ilustracji zero noniusza znajduje się tuż za 24 mm na skali głównej, a kreska noniusza odpowiadająca 0,45 mm pokrywa się z kreską skali głównej. Daje to odczyt: 24,45 mm.
2) Korekta dla pomiaru wewnętrznego
Przy pomiarze otworów używa się dolnych szczęk (wewnętrznych). Ich końcówki mają określoną grubość, która powoduje, że sam odczyt ze skali nie jest jeszcze średnicą otworu. Na obu końcówkach widoczne są oznaczenia "5", co oznacza 5 mm dla każdej strony. Należy więc dodać łączną wartość: 5 mm + 5 mm = 10 mm.
3) Wynik końcowy
Średnica otworu = 24,45 mm + 10,00 mm = 34,45 mm.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "24,45 mm" to tylko surowy odczyt ze skali (typowy błąd: potraktowanie pomiaru wewnętrznego jak zewnętrznego).
- "42,45 mm" i "52,45 mm" nie wynikają ani z prawidłowego odczytu noniusza, ani z poprawnej korekty szczęk; to wartości losowo przesunięte i niezgodne z położeniem zera noniusza.
Wskazówka egzaminacyjna: jeśli w treści jest "otwór/rowek" lub widzisz użycie szczęk wewnętrznych, zawsze sprawdź, czy dany typ suwmiarki wymaga doliczenia grubości końcówek (często jest ona oznaczona bezpośrednio na szczękach).
