KWALIFIKACJA ELM3 - CZERWIEC 2014 (test 2)

PYTANIE NR 11.

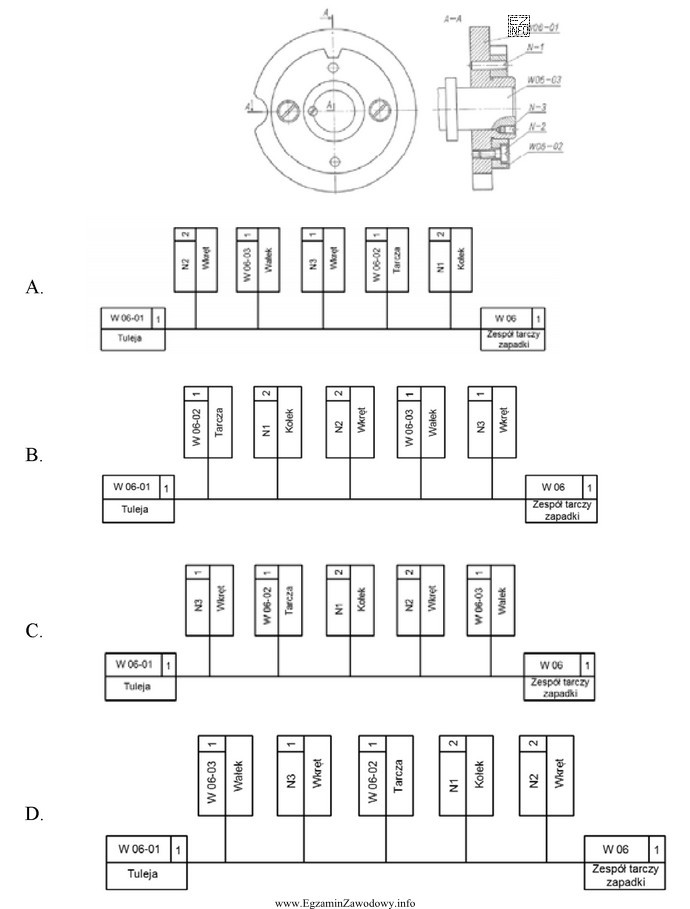

Wskaż prawidłowy plan montażu zespołu tarczy zapadki przedstawionej na rysunku.
Ilustracja przedstawia schemat montażu zespołu tarczy zapadki, który jest częścią egzaminu kwalifikacyjnego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Plan montażu dobiera się na podstawie rysunku złożeniowego: kolejności osadzania elementów ustalających i prowadzących (np. tulei), a następnie elementów współpracujących z zapadką i tarczą. Poprawny wariant wskazuje właściwe położenie tulei (ozn. W 06-01) względem pozostałych części i kierunku montażu.

Pełne wyjaśnienie:

W zadaniach typu "wskaż prawidłowy plan montażu" kluczowe jest odczytanie z rysunku złożeniowego kolejności wynikającej z funkcji elementów, a nie z samej "wygody" składania. W mechanizmie zapadkowym (tarcza zapadkowa + zapadka) typowo występują elementy, które:

  • ustalają i prowadzą (np. tuleja),
  • przenoszą ruch/obciążenie (tarcza),
  • zapewniają współpracę kinematyczną (zapadka ze sprężyną/dociskiem),
  • zabezpieczają osiowo (np. podkładki/pierścienie, zależnie od konstrukcji).

Poprawny plan montażu powinien więc odzwierciedlać logikę: najpierw elementy bazujące i prowadzące, potem elementy współpracujące, a na końcu zabezpieczenia. W danych prewalidacji jako prawidłową wskazano identyfikację: "W 06-01, tuleja", co oznacza, że wariant uznany za poprawny prawidłowo umieszcza i uwzględnia tuleję w sekwencji montażowej zgodnie z rysunkiem.

Dlaczego pozostałe warianty są błędne? Najczęstsze błędy w takich odpowiedziach to:

  • zamiana kolejności elementów prowadzących i współpracujących (np. montaż tarczy "na sucho" bez właściwego prowadzenia/ustalenia),
  • montaż od niewłaściwej strony zespołu (sprzeczny z rysunkiem i kierunkiem osadzania),
  • pominięcie lub przestawienie elementu o funkcji dystansowej/ustalającej, co skutkuje niewłaściwym luzem albo tarciem.

Na egzaminie warto stosować prostą procedurę: (1) zidentyfikuj elementy bazujące (oś/tuleja/gniazdo), (2) ustal kierunek montażu z rysunku, (3) sprawdź, które elementy muszą być założone wcześniej, aby kolejne mogły wejść na miejsce, (4) na końcu zweryfikuj zabezpieczenia osiowe i możliwość pracy zapadki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Plan montażu to opis kolejności składania elementów zespołu, zwykle wynikający z rysunku złożeniowego i technologii montażu. Określa, co montuje się najpierw (elementy bazujące/ustalające), co później (elementy współpracujące), a co na końcu (zabezpieczenia i kontrola luzów).
Najpierw montuje się zwykle elementy bazujące i prowadzące, bo od nich zależy pozycja reszty części. Na rysunku są to elementy osadzone w gniazdach, na osiach lub w otworach, które tworzą powierzchnie współpracy (pasowanie) i wyznaczają położenie kolejnych komponentów.
Tuleja pełni funkcję prowadzącą, dystansową lub łożyskującą, więc wpływa na osiowość i luzy pracy. Jeśli zostanie zamontowana zbyt późno albo w złym miejscu, kolejne elementy mogą się nie dosunąć, powstanie niewłaściwe tarcie lub mechanizm będzie się zacinał.
Typowe błędy to przestawienie elementów dystansowych, montaż od złej strony oraz nieprawidłowe zabezpieczenie osiowe, co skutkuje nadmiernym luzem lub tarciem. Często spotyka się też błędne ustawienie części współpracujących, przez co zapadka nie zazębia się prawidłowo z tarczą.
Po montażu wykonuje się kontrolę ruchu (swoboda obrotu, brak zacięć), kontrolę luzów osiowych/promieniowych oraz sprawdzenie poprawnego zazębiania zapadki z tarczą w kierunku roboczym. W praktyce przydatne jest też krótkie testowe obciążenie i obserwacja dźwięków tarcia.
Pomagają przekroje, sposób pokazania gniazd i oporów oraz położenie elementów zabezpieczających. Jeśli na jednej stronie występuje wyraźny "opór" (np. stopień, kołnierz, podtoczenie), to zwykle wskazuje stronę dosuwania elementów. Warto też analizować, z której strony można wsunąć część bez kolizji.
Nie zawsze w 100%. Rysunek złożeniowy pokazuje położenie końcowe, a plan montażu musi uwzględnić technologię (dostęp narzędzi, pasowania, wcisk, podgrzewanie/chłodzenie, smarowanie). Jednak rysunek zwykle wystarcza do ustalenia logicznej kolejności: bazowanie → współpraca → zabezpieczenie.
Takie oznaczenia bywają identyfikatorami pozycji/elementu w zestawieniu części (BOM) albo w strukturze zespołu. Ułatwiają powiązanie rysunku z listą elementów i ich nazwami (np. tuleja). Dokładne znaczenie zależy od przyjętego standardu dokumentacji w danym zakładzie lub projekcie.
Często pojawiają się zadania z czytania rysunku złożeniowego, rozpoznawania elementów maszyn, doboru kolejności montażu, identyfikacji pasowań i sposobów zabezpieczenia (np. osiowego). W praktyce sprawdza to, czy zdający potrafi przełożyć dokumentację na realne czynności montażowe.
Ćwicz na kilku rysunkach złożeniowych: najpierw wypisz elementy bazujące, potem elementy współpracujące, na końcu zabezpieczenia. Zawsze pytaj: "co musi być założone wcześniej, żeby kolejny element mógł wejść?". Pomaga też praktyka w pracowni: demontaż/montaż prostych zespołów i analiza błędów.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Według specjalistów z branży: "Plan montażu dobiera się na podstawie rysunku złożeniowego: kolejności osadzania elementów ustalających i prowadzących (np. tulei), a następnie elementów współpracujących z zapadką i tarczą."
