KWALIFIKACJA ELE2 - STYCZEŃ 2025

PYTANIE NR 9.
Wskaż prawidłowy schemat sterowania oświetleniem z dwóch niezależnych miejsc?

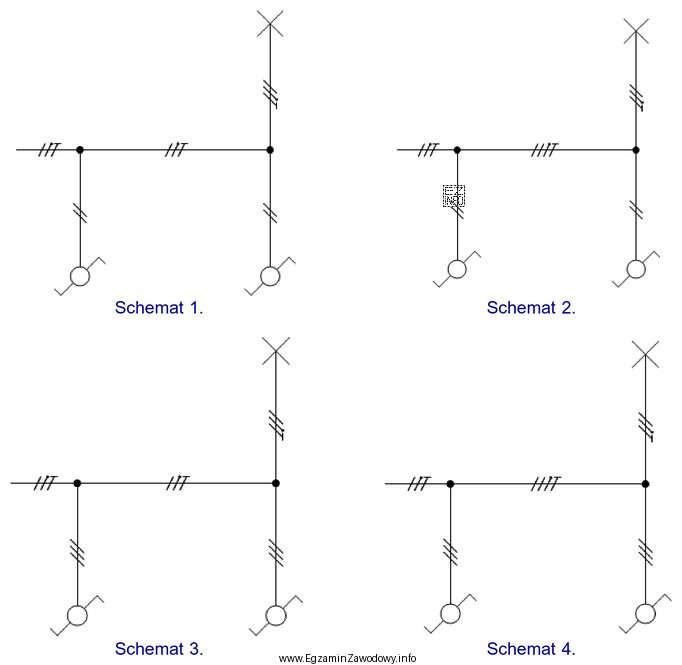

Ilustracja przedstawia cztery schematy elektryczne oznaczone jako Schemat 1, Schemat 2, Schemat 3 i Schemat 4.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Sterowanie oświetleniem z dwóch niezależnych miejsc realizuje się układem schodowym: dwa łączniki przełączne połączone przewodami korespondencyjnymi, przy czym rozłączany jest tor fazowy, a przewód neutralny biegnie bezpośrednio do oprawy.
Poprawny jest schemat przedstawiający właśnie taki układ, czyli "Schemat 4."

Pełne wyjaśnienie:

Sterowanie jednym punktem oświetleniowym z dwóch niezależnych miejsc oznacza, że światło można włączać i wyłączać zarówno z pierwszego, jak i z drugiego łącznika, niezależnie od aktualnego położenia drugiego.

W praktyce instalacyjnej realizuje się to typowo jako układ schodowy: stosuje się dwa łączniki przełączne (potocznie: schodowe), a pomiędzy nimi prowadzi się dwa przewody korespondencyjne. Do pierwszego łącznika doprowadza się zasilanie (tor fazowy), a z drugiego wyprowadza się przewód fazowy na oprawę. Przewód neutralny (oraz ochronny, jeśli dotyczy oprawy) prowadzi się do oprawy zgodnie z zasadą, że łącznikiem steruje się torem fazowym.

Odpowiedź "Schemat 4." jest poprawna, ponieważ odpowiada temu wymaganiu funkcjonalnemu: połączenia umożliwiają przełączanie drogi przepływu prądu przez jeden z dwóch przewodów korespondencyjnych, dzięki czemu zmiana położenia dowolnego z łączników zmienia stan obwodu (załączony/rozłączony).

Pozostałe schematy są nieprawidłowe w kontekście sterowania z dwóch miejsc, gdyż nie odwzorowują kompletnego układu przełącznego: typowe błędy to zastosowanie łącznika jednobiegunowego (działa tylko z jednego miejsca), błędne wpięcie przewodów korespondencyjnych lub rozłączanie niewłaściwego toru. W efekcie układ nie daje niezależnego sterowania albo działa tylko w niektórych położeniach łączników.

Wskazówka egzaminacyjna: analizując schemat, prześledź tor fazowy w obu położeniach każdego łącznika. Jeśli dla każdej zmiany położenia jednego łącznika stan światła się zmienia, to schemat spełnia warunek sterowania z dwóch miejsc.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To układ, w którym jeden punkt świetlny można włączać i wyłączać z dwóch różnych łączników (np. na początku i na końcu korytarza). Zmiana położenia dowolnego łącznika powinna zmieniać stan lampy, niezależnie od położenia drugiego.
Łącznik schodowy (przełączny) przełącza zacisk wspólny między dwoma wyjściami. Dwa takie łączniki połączone przewodami korespondencyjnymi tworzą układ, w którym prąd płynie jedną z dwóch "dróg", a przełączenie dowolnego łącznika zmienia ciągłość obwodu.
Szukaj dwóch łączników przełącznych oraz dwóch przewodów korespondencyjnych między nimi. Zasilanie (faza) wchodzi na zacisk wspólny pierwszego łącznika, a z zacisku wspólnego drugiego wychodzi przewód fazowy do oprawy.
Dwa przewody korespondencyjne tworzą dwie alternatywne ścieżki połączenia między łącznikami. Każdy łącznik wybiera, którą ścieżką "przepuszcza" fazę. Dzięki temu przełączenie jednego łącznika może zmienić stan obwodu bez względu na położenie drugiego.
W praktyce instalacyjnej łącznikiem rozłącza się tor fazowy, aby po wyłączeniu oprawa nie miała na zacisku fazy. Przewód neutralny prowadzi się bezpośrednio do oprawy. To ważne dla bezpieczeństwa i poprawnej diagnostyki.
Najczęstsze to: pomylenie zacisku wspólnego z korespondencyjnymi, podłączenie zasilania i wyjścia na lampę do złych zacisków oraz zamiana przewodów korespondencyjnych z innymi żyłami. Skutkiem bywa działanie tylko w niektórych położeniach lub brak sterowania z jednego miejsca.
Łącznik krzyżowy stosuje się, gdy chcesz sterować tym samym światłem z więcej niż dwóch miejsc. Wtedy na końcach są dwa łączniki schodowe, a pomiędzy nimi jeden lub więcej łączników krzyżowych, które "przecinają" przewody korespondencyjne.
Prześledź ciągłość toru fazowego dla czterech kombinacji położeń łączników (2×2). Jeśli dla każdej zmiany położenia jednego łącznika stan lampy zmienia się (z ON na OFF lub odwrotnie), układ spełnia warunek sterowania z dwóch niezależnych miejsc.
Ponieważ w pracy technika elektryka kluczowe jest szybkie czytanie schematów i rozumienie funkcji połączeń. Egzamin sprawdza, czy potrafisz dobrać prawidłowy układ sterowania (np. schodowy) oraz rozpoznać błędne połączenia, które mogą powodować usterki lub zagrożenia.
Ćwicz rozpoznawanie symboli łączników (jednobiegunowy, schodowy, krzyżowy) i rysuj własne schematy. Dobrą metodą jest analiza toru fazowego i korespondencyjnych oraz wykonywanie próbnych "tabelek stanów" dla położeń łączników.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Materiały:

  • Materiały dydaktyczne z pracowni instalacji elektrycznych: układy łączników (jednobiegunowy, schodowy, krzyżowy)
  • Podręcznik/notes z podstaw instalacji elektrycznych – rozdział o obwodach oświetleniowych i łącznikach
  • Zestawy zadań egzaminacyjnych dotyczących schematów oświetleniowych (schodowe/krzyżowe) i czytania schematów
