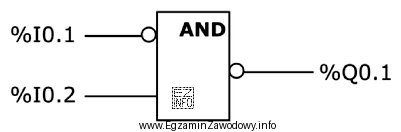

Na schemacie widoczna jest bramka AND, czyli koniunkcja: jej wynik jest "1" tylko wtedy, gdy oba wejścia mają stan "1". Kluczowe są jednak symbole negacji (małe kółko) umieszczone na stykach z blokiem.
Z rysunku wynika, że:
- wejście %I0.1 ma kółko, więc do bramki trafia sygnał ~%I0.1,
- wejście %I0.2 nie ma kółka, więc do bramki trafia sygnał %I0.2,
- wyjście %Q0.1 ma kółko, czyli wynik działania AND jest odwracany.
Najpierw zapisujemy działanie "wprost" z symboli:
%Q0.1 = ~((~%I0.1) ∧ %I0.2)
Następnie upraszczamy wyrażenie. Stosujemy prawo de Morgana dla negacji koniunkcji:
~(A ∧ B) = ~A ∨ ~B
Podstawiamy A = ~%I0.1 oraz B = %I0.2, więc:
~((~%I0.1) ∧ %I0.2) = ~(~%I0.1) ∨ ~%I0.2
Teraz wykorzystujemy zasadę podwójnej negacji: ~(~X)=X. Otrzymujemy:
%Q0.1 = %I0.1 ∨ ~%I0.2
Pozostałe propozycje są typowymi pułapkami: wersje z "~%I0.1 ∧ ~%I0.2" wynikają z błędnego zastosowania de Morgana (brak zamiany ∧ na ∨), a zapis "~(%I0.1 ∧ %I0.2)" nie uwzględnia tego, że na schemacie zanegowane jest tylko %I0.1 przed bramką, nie oba wejścia.
