Łącznik przyciskowy monostabilny (chwilowy, samopowrotny) to taki element sterowania, który zmienia stan tylko na czas nacisku, a po zwolnieniu automatycznie wraca do położenia spoczynkowego. W praktyce jest to typowy przycisk "START", "RESET" itp.
Określenie zestyk NO oznacza styk normalnie otwarty (zwierny). "Normalnie" odnosi się do stanu spoczynkowego, czyli bez nacisku na przycisk:
- w stanie spoczynku obwód jest przerwany (styk otwarty),
- po naciśnięciu obwód zostaje zamknięty (styk zwiera),
- po puszczeniu przycisku wraca do przerwy (cecha monostabilności).

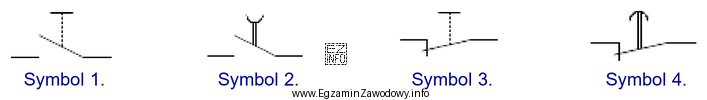

Dlatego poprawny wybór musi odpowiadać symbolowi, który jednocześnie pokazuje: (1) element uruchamiany naciskiem (przycisk) oraz (2) styk w stanie spoczynku otwarty, zamykający się po zadziałaniu. Odpowiedź "Symbol 1." wskazuje właśnie taki zapis.
Pozostałe symbole są niepoprawne dla tej definicji, bo zwykle przedstawiają inną kombinację cech, np. styk NC (normalnie zamknięty), łącznik bistabilny (przełączany, bez samopowrotu) albo inny typ elementu sterowania. Typową pułapką egzaminacyjną jest pomylenie NO z NC lub nieuwzględnienie wymogu "monostabilny" i wybór symbolu przycisku, który nie jest chwilowy.
Wskazówka do nauki: zawsze najpierw ustal stan "normalny" (spoczynek), a dopiero potem sprawdź, co dzieje się po naciśnięciu. To ogranicza pomyłki między stykami zwiernymi i rozwiernymi.
