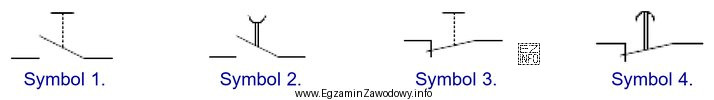

Pytanie dotyczy rozpoznania symbolu przycisku monostabilnego (chwilowego) z zestykiem NC. Aby poprawnie wybrać właściwy rysunek, trzeba połączyć dwie informacje: jak działa mechanika przycisku oraz co oznacza rodzaj styku.
Monostabilny oznacza, że element ma jedno stabilne położenie spoczynkowe. Po naciśnięciu następuje chwilowa zmiana stanu, a po puszczeniu przycisk wraca sam (najczęściej sprężyną) do stanu wyjściowego. Na schematach sterowania spotyka się takie przyciski np. jako "START" lub "STOP", ale sama funkcja START/STOP nie przesądza jeszcze o rodzaju styku.
NC (normalnie zamknięty) opisuje stan zestyków w położeniu spoczynkowym (czyli gdy przycisk nie jest wciśnięty). Dla NC styk jest w spoczynku zamknięty (przewodzi), a po zadziałaniu zostaje rozwarty (nie przewodzi). W praktyce styki NC są często używane w obwodach zatrzymania i w torach bezpieczeństwa, ponieważ przerwa w obwodzie (np. urwany przewód) jest łatwiej wykrywalna.
Dlatego poprawny wybór to taki symbol, który przedstawia:
- przycisk chwilowy (powrót do spoczynku po zwolnieniu),
- zestyk w stanie spoczynku jako zamknięty,
- zmianę stanu po naciśnięciu polegającą na rozwarciu.
Odpowiedzi błędne typowo wynikają z jednego z trzech nieporozumień. Po pierwsze, można pomylić NC z NO i wybrać symbol, w którym styk w spoczynku jest rozwarty (to byłby NO). Po drugie, można pomylić przycisk monostabilny z elementem bistabilnym (przełącznikiem), który pozostaje w nowym położeniu po zadziałaniu. Po trzecie, można zwrócić uwagę wyłącznie na część "przycisk" i pominąć, jaki rodzaj styku jest narysowany przy symbolu.
Strategia egzaminacyjna: zawsze interpretuj NC/NO w odniesieniu do stanu spoczynku elementu, a dopiero potem sprawdzaj, czy jest to element chwilowy (monostabilny), czy przełączany (bistabilny).
