KWALIFIKACJA INF8 - STYCZEŃ 2017

PYTANIE NR 27.
Wskaż symbol standardu komunikacji, którego moduł transportowy ma strukturę przedstawioną na rysunku.

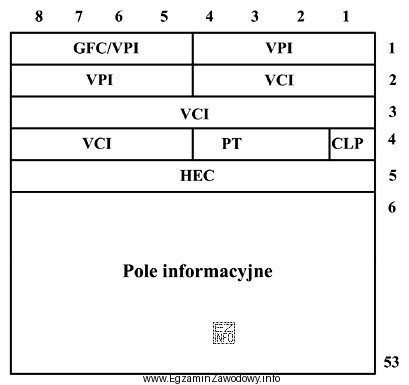

Ilustracja przedstawia schemat struktury jednostki danych w formie tabeli.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
ATM używa komórek o stałej długości 53 bajtów (5 bajtów nagłówka i 48 bajtów pola informacyjnego). Nagłówek zawiera charakterystyczne pola: GFC, VPI, VCI, PT, CLP oraz HEC. TCP ma zmienną długość nagłówka i inne pola (porty, sekwencje, flagi), więc nie pasuje do schematu.

Pełne wyjaśnienie:

Poprawna jest odpowiedź "ATM", ponieważ rysunek przedstawia strukturę komórki ATM o stałej długości 53 bajty: 5 bajtów nagłówka oraz 48 bajtów pola informacyjnego. W nagłówku komórki ATM (dla interfejsu UNI) występują typowe, rozpoznawalne pola:

  • GFC (kontrola przepływu),
  • VPI (Virtual Path Identifier),
  • VCI (Virtual Channel Identifier),
  • PT (Payload Type),
  • CLP (Cell Loss Priority),
  • HEC (Header Error Control).

Taki zestaw pól oraz stała długość jednostki danych są cechami charakterystycznymi technologii ATM, wykorzystywanej historycznie w sieciach telekomunikacyjnych i szerokopasmowych oraz jako warstwa transportowa w niektórych rozwiązaniach dostępowych.

Odpowiedź "TCP" jest niepoprawna, bo TCP jest protokołem warstwy transportowej w stosie TCP/IP i ma nagłówek o zmiennej długości (minimum 20 bajtów), w którym występują m.in. numery portów, numer sekwencji, numer potwierdzenia, flagi (np. SYN/ACK/FIN), okno i suma kontrolna. Tych pól nie ma na schemacie.

Odpowiedź "GSM" jest niepoprawna, ponieważ GSM to standard łączności komórkowej, a przedstawiona struktura to format jednostki danych stosowany w technice przełączania komórek (ATM), a nie nagłówek/ramka systemu radiokomunikacyjnego.

Odpowiedź "ISDN" jest niepoprawna, bo ISDN opisuje cyfrową sieć z integracją usług, ale nie posługuje się komórkami 53-bajtowymi z polami VPI/VCI/HEC. Kluczem w tym zadaniu jest rozpoznanie skrótów VPI/VCI oraz pola HEC, które jednoznacznie wskazują ATM.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Komórka ATM to stałej długości jednostka transmisyjna w technologii Asynchronous Transfer Mode. Ma zawsze 53 bajty: 5 bajtów nagłówka i 48 bajtów pola informacyjnego. Stały rozmiar ułatwia szybkie przełączanie komórek w węzłach sieci i wspiera mechanizmy QoS.
Najbardziej rozpoznawalne pola to: GFC, VPI, VCI, PT, CLP oraz HEC. W zadaniach egzaminacyjnych szczególnie "zdradzają" ATM skróty VPI/VCI (identyfikatory ścieżki i kanału) oraz HEC (kontrola błędów nagłówka).
TCP ma nagłówek o zmiennej długości i inne pola, np. port źródłowy/docelowy, numery sekwencji i potwierdzeń, flagi (SYN/ACK/FIN), okno i sumę kontrolną. Pola VPI/VCI występują w ATM i służą do identyfikacji wirtualnych ścieżek/kanałów, więc nie są częścią TCP.
ATM rozpoznasz po komórce 53 bajty i polach VPI/VCI/HEC. ISDN to standard usług i łączy cyfrowych; nie ma typowej "komórki 53B" z takim nagłówkiem. Gdy widzisz VPI/VCI oraz HEC, to praktycznie zawsze wskazówka na ATM.
VPI (Virtual Path Identifier) identyfikuje wirtualną ścieżkę, a VCI (Virtual Channel Identifier) identyfikuje wirtualny kanał w ramach tej ścieżki. Dzięki nim przełączniki ATM mogą kierować komórki według identyfikatorów, bez analizy "wyższych" protokołów.
HEC (Header Error Control) to pole kontroli błędów nagłówka komórki ATM. Służy do wykrywania (a w pewnych warunkach także korekcji) błędów w nagłówku, co jest ważne, bo błędny nagłówek mógłby spowodować błędne przełączanie komórki w sieci.
Nie. TCP jest protokołem warstwy transportowej w TCP/IP (kojarzonym z warstwą 4 modelu OSI). ATM to technologia przełączania komórek działająca na niższych warstwach (zależnie od ujęcia: łącza/fizycznej i warstw adaptacyjnych). Dlatego ich nagłówki i sposób działania są zupełnie inne.
ATM było stosowane m.in. w sieciach szkieletowych operatorów i rozwiązaniach szerokopasmowych. W praktyce edukacyjnej często pojawia się też jako warstwa transportowa w starszych wdrożeniach dostępowych, np. w rozwiązaniach typu "ATM over ADSL", gdzie używano identyfikatorów VPI/VCI.
Częsty błąd to skojarzenie słowa "transport" wyłącznie z TCP i pominięcie analizy rysunku. Drugi błąd to nierozpoznanie skrótów VPI/VCI/HEC. Pomaga zasada: VPI/VCI + 53 bajty wskazuje ATM, a porty/flagii wskazują TCP.
Ucz się "sygnatur" nagłówków: dla ATM zapamiętaj 53 bajty oraz GFC/VPI/VCI/PT/CLP/HEC, a dla TCP: porty, sekwencje, flagi i zmienną długość nagłówka. Trenuj na schematach i tabelach pól, bo na egzaminie często identyfikuje się technologię po skrótach.
info

Statystycznie 50% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "ATM używa komórek o stałej długości 53 bajtów (5 bajtów nagłówka i 48 bajtów pola informacyjnego)."

Źródła:

  • ITU-T Recommendation I.361, "B-ISDN ATM layer specification", sekcje opisujące format komórki ATM (nagłówek UNI/NNI, pola GFC/VPI/VCI/PT/CLP/HEC)
  • ITU-T Recommendation I.363.1, "B-ISDN ATM Adaptation Layer (AAL) specification: Type 1 AAL", część wprowadzająca do przenoszenia informacji w komórkach ATM
  • RFC 9293, "Transmission Control Protocol (TCP)", sekcje opisujące format nagłówka TCP i zmienną długość nagłówka

Materiały:

  • Rekomendacja ITU-T I.361 (opis warstwy ATM i formatu komórki)
  • Podręczniki akademickie/techniczne o sieciach telekomunikacyjnych i B-ISDN (rozdziały o ATM)
  • Materiały szkoleniowe z podstaw sieci komputerowych: porównanie ATM vs TCP/IP, jednostki danych i pola nagłówków
