Szybkozłączka typu Scotchlok (w praktyce spotykana jako szybkozłączka/łącznik IDC) służy do wykonywania szybkich połączeń przewodów, najczęściej miedzianych, bez klasycznego odizolowywania żyły na długim odcinku. Zasada działania polega na tym, że element tnąco-stykowy przebija izolację i jednocześnie dociska przewodnik, tworząc kontakt elektryczny.

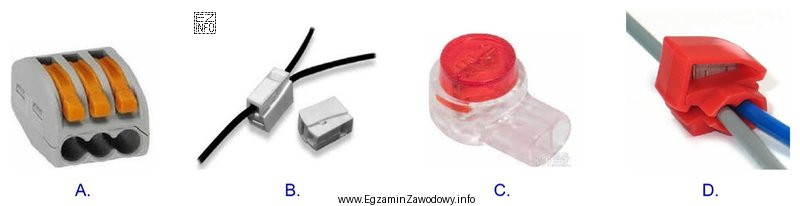

W zadaniach egzaminacyjnych rozpoznanie tej złączki zwykle opiera się na cechach widocznych na zdjęciu/rysunku:
- niewielka, zwarta obudowa (często prostokątna lub lekko zaokrąglona),
- otwory/gniazda do wsunięcia łączonych przewodów,
- element dociskowy (np. część wciskana narzędziem) odpowiadający za wykonanie połączenia IDC.
Dlaczego pozostałe odpowiedzi są błędne? Zwykle przedstawiają inne typy osprzętu, który nie spełnia kluczowej cechy tej szybkozłączki, czyli wykonania połączenia przez przebicie izolacji w zwartej obudowie. Mogą to być np. złącza wymagające zdejmowania izolacji i skręcania, złączki śrubowe lub inne elementy łączeniowe o odmiennej budowie (inne kształty, brak charakterystycznego docisku/komory na przewody, inny sposób prowadzenia żył).
Wskazówka egzaminacyjna: porównuj najpierw sposób wykonania styku (IDC/przebicie izolacji vs śruba/sprężyna/skręt), a dopiero potem kolor czy detale obudowy. To ogranicza pomyłki wynikające z podobieństwa wizualnego różnych złączek.
