KWALIFIKACJA ELM3 - CZERWIEC 2019



PYTANIE NR 12.
Wskaż tabliczkę znamionową urządzenia napędowego przeznaczonego do zasilania napięciem stałym.

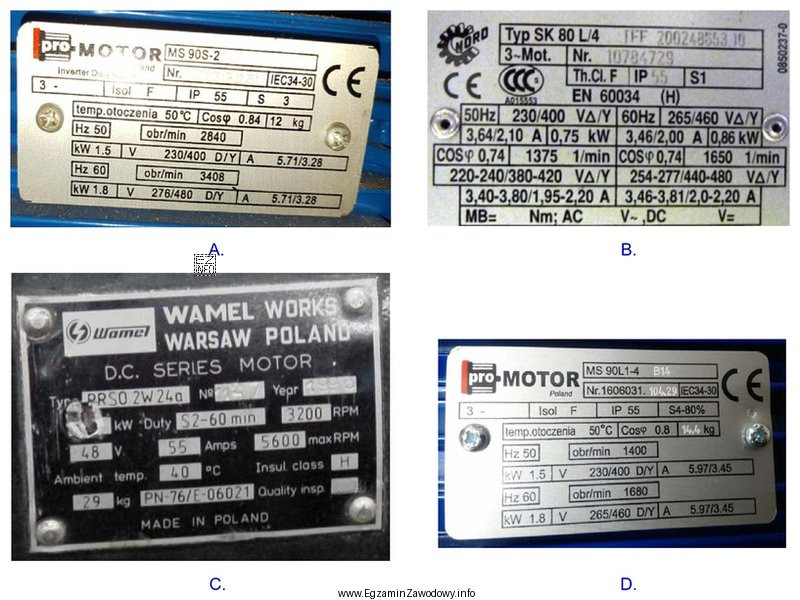

Ilustracja przedstawia cztery tabliczki znamionowe różnych urządzeń napędowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tabliczka znamionowa napędu zasilanego prądem stałym zawiera oznaczenie DC lub symbol "=" przy napięciu oraz dane typu: U, I, P i n. W wariancie C widnieje napięcie stałe (np. 220 V =) i typowe parametry silnika DC, dlatego ta tabliczka jest właściwa. Najpewniej.

Pełne wyjaśnienie:

Aby rozpoznać tabliczkę znamionową urządzenia napędowego przeznaczonego do zasilania napięciem stałym, należy szukać na niej informacji, które jednoznacznie wskazują rodzaj prądu. Najczęściej spotyka się:

  • oznaczenie DC (direct current),
  • symbol "=" używany przy napięciu znamionowym,
  • brak oznaczeń typowych dla prądu przemiennego, takich jak 1~ (jednofazowe AC) lub 3~ (trójfazowe AC) albo częstotliwość w Hz.

Na tabliczce napędu DC znajdują się też standardowe parametry znamionowe potrzebne w praktyce mechatronika do montażu, uruchomienia i konserwacji: napięcie U, prąd I, moc P oraz prędkość obrotowa n (często w obr/min). Te dane pozwalają dobrać zasilacz/prostownik, przewody, zabezpieczenia oraz nastawy regulatora.

Odpowiedź "C" jest poprawna, ponieważ wskazuje tabliczkę z wyraźnym oznaczeniem zasilania napięciem stałym (np. zapis 220 V z symbolem "=") oraz typowymi danymi znamionowymi napędu DC. Pozostałe tabliczki są błędne, jeśli sugerują zasilanie prądem przemiennym (np. 1~ lub 3~, obecność częstotliwości 50/60 Hz) albo nie zawierają jednoznacznego oznaczenia DC, co w praktyce oznacza inne wymagania co do źródła zasilania i układu sterowania.

Wskazówka egzaminacyjna: najpierw identyfikuj rodzaj prądu (DC/"=" vs 1~/3~/Hz), dopiero potem porównuj pozostałe parametry. To ogranicza ryzyko pomyłki wynikającej z podobieństwa układu tabliczek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co na tabliczce znamionowej wskazuje, że napęd jest na prąd stały?
Najczęściej jest to oznaczenie DC lub symbol "=" przy napięciu. Dodatkowo na tabliczce DC zwykle nie ma informacji o częstotliwości w Hz ani oznaczeń 1~ / 3~, które są typowe dla zasilania prądem przemiennym.
Jak odróżnić tabliczkę znamionową silnika DC od silnika AC na egzaminie?
Najpierw sprawdź oznaczenie rodzaju prądu: DC/"=" oznacza zasilanie stałe, a 1~ lub 3~ oraz Hz sugerują zasilanie przemienne. Dopiero potem porównuj U, I, P i n. Ten schemat ogranicza pomyłki przy podobnych układach tabliczek.
Dlaczego symbol "=" przy napięciu jest tak ważny?
Symbol "=" informuje, że podana wartość napięcia dotyczy prądu stałego. To kluczowe, bo napęd DC wymaga innego źródła zasilania (np. zasilacza/prostownika) niż silnik AC, a błędne zasilenie może prowadzić do uszkodzenia lub nieprawidłowej pracy.
Jakie dane znamionowe najczęściej są na tabliczce napędu?
Typowo spotkasz: napięcie znamionowe U, prąd I, moc P oraz prędkość obrotową n (obr/min). Czasem są też: rodzaj pracy, stopień ochrony, klasa izolacji czy typ urządzenia. Na egzaminie najważniejsze jest poprawne rozpoznanie rodzaju zasilania.
Czy obecność częstotliwości 50 Hz oznacza, że to napęd na AC?
W praktyce tak: częstotliwość w Hz jest parametrem charakterystycznym dla zasilania prądem przemiennym. Jeśli na tabliczce widzisz 50/60 Hz, najpewniej jest to silnik/napęd AC. Dla DC zamiast Hz szukaj oznaczenia DC lub symbolu "=".
Jakie są skutki podania niewłaściwego rodzaju zasilania na napęd?
Podanie AC na urządzenie wymagające DC (lub odwrotnie) może powodować brak rozruchu, przegrzewanie, nieprawidłowy moment, zakłócenia w sterowaniu, a nawet trwałe uszkodzenie uzwojeń lub elektroniki. Dlatego identyfikacja tabliczki jest elementem kontroli przeduruchomieniowej.
Jak dobrać zasilacz do silnika DC na podstawie tabliczki znamionowej?
Dobierasz przede wszystkim napięcie zasilacza zgodne z U znamionowym (DC/"=") oraz prąd, który powinien być co najmniej równy I znamionowemu (z zapasem na rozruch). Dodatkowo uwzględnia się moc i warunki pracy, aby zasilacz nie pracował na granicy możliwości.
Co oznaczają skróty U, I, P i n na tabliczce napędu?
U to napięcie znamionowe, I to prąd znamionowy, P to moc znamionowa, a n to prędkość obrotowa (zwykle w obr/min). Te parametry wykorzystuje się przy uruchamianiu, doborze zabezpieczeń oraz diagnozowaniu przeciążeń napędu.
Kiedy w pracy mechatronika najczęściej sprawdza się tabliczkę znamionową?
Sprawdza się ją przed pierwszym uruchomieniem, podczas modernizacji stanowiska (zmiana zasilania/sterownika), przy doborze zabezpieczeń i przewodów oraz w diagnostyce awarii (np. przeciążenia). To szybki sposób potwierdzenia parametrów bez zgadywania na podstawie wyglądu urządzenia.
Jakie błędy najczęściej robi się przy rozpoznawaniu tabliczek AC/DC?
Częsty błąd to skupienie się na mocy lub prędkości i pominięcie oznaczenia rodzaju prądu. Inny to automatyczne skojarzenie "typowego" napięcia z AC. Najlepsza strategia: najpierw szukaj DC/"=" lub 1~/3~/Hz, a dopiero potem analizuj resztę danych.
info

To pytanie poprawnie rozwiązuje 45% zdających egzamin. trudne

Eksperci podkreślają: "Tabliczka znamionowa napędu zasilanego prądem stałym zawiera oznaczenie DC lub symbol "=" przy napięciu oraz dane typu: U, I, P i n."

Źródła:

  • IEC 60034-1, Rotating electrical machines – Part 1: Rating and performance (wymagania dotyczące danych znamionowych/oznaczeń maszyn elektrycznych)
  • IEC 60034-8, Rotating electrical machines – Part 8: Terminal markings and direction of rotation (oznaczenia i informacje identyfikacyjne spotykane na maszynach/napędach)

Materiały:

  • Podręcznik do elektrotechniki/maszyn elektrycznych: rozdział o silnikach prądu stałego i tabliczkach znamionowych
  • Instrukcje producentów napędów DC (sekcja: dane znamionowe i oznaczenia na tabliczce)
  • Materiały dydaktyczne z pracowni mechatronicznej: identyfikacja elementów napędów i zasilania
