KWALIFIKACJA TKO4 - CZERWIEC 2015

PYTANIE NR 3.
Wskaż technologiczną kolejność czynności przy wykonywaniu pali wielkośrednicowych.

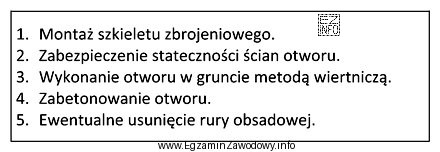

Ilustracja przedstawia listę czynności związanych z wykonywaniem pali wielkośrednicowych, co jest częścią egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kolejność technologiczna robót przy palach wielkośrednicowych musi zapewniać bezpieczne wykonanie otworu, przygotowanie go do betonowania oraz domknięcie prac kontrolno-wykończeniowych. Sekwencja 3,2,1,4,5 zachowuje właściwe następstwo etapów, a pozostałe układy zaburzają logikę procesu i kolejność działań zależnych.

Pełne wyjaśnienie:

Wykonywanie pali wielkośrednicowych jest procesem wieloetapowym, w którym kolejność czynności nie jest dowolna. Wynika ona z zależności technologicznych: najpierw trzeba doprowadzić do warunków umożliwiających kolejny etap, a dopiero potem wykonać czynności domykające proces (kontrole, uporządkowanie stanowiska, ewentualne prace wykończeniowe).

Odpowiedź 3,2,1,4,5 wskazuje prawidłową sekwencję etapów zgodną z zasadą "od przygotowania i wykonania zasadniczego etapu robót do czynności końcowych". W praktyce przy palach wierconych (wielkośrednicowych) krytyczne jest m.in. to, aby:

  • nie wykonywać działań "końcowych" zanim powstaną warunki do ich sensownego wykonania,
  • zachować ciągłość i właściwy moment przejścia do betonowania (aby nie pogorszyć jakości otworu),
  • unikać sytuacji, w której etap zależny jest ustawiony przed etapem przygotowawczym (co prowadziłoby do błędów wykonawczych i jakościowych).

Układy takie jak 1,2,3,4,5 lub 2,3,1,4,5 są typowym błędem "numeracyjnym" – sugerują, że czynności zawsze muszą iść rosnąco, co w zadaniach technologicznych bywa fałszywe (numery są tylko oznaczeniami z opisu/rysunku). Z kolei sekwencja 3,1,2,5,4 wskazuje na zamianę kolejności końcowych kroków, co jest ryzykowne, bo czynność domykająca proces powinna wystąpić po czynności, którą domyka (w przeciwnym razie wykonuje się ją "za wcześnie", a potem i tak trzeba wrócić do kolejnych etapów).

Na egzaminie warto przyjąć metodę: (1) przypisz w myślach numery do etapów z materiału, (2) sprawdź zależności "co musi być zrobione wcześniej", (3) dopiero wtedy wybierz ciąg liczb. To ogranicza zgadywanie i zmniejsza wpływ automatyzmu "od 1 do 5".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Pale wielkośrednicowe to elementy posadowienia głębokiego wykonywane w gruncie (najczęściej jako pale wiercone) o dużej średnicy w porównaniu do pali typowych. Stosuje się je, gdy trzeba przenieść duże obciążenia lub ograniczyć osiadania, np. pod obiekty inżynieryjne.
Bo wiele etapów jest od siebie zależnych: wcześniejszy etap tworzy warunki do następnego. Zła kolejność może pogorszyć stateczność otworu, utrudnić betonowanie lub obniżyć jakość pala. W technologii robót geotechnicznych "zamiana kroków" często oznacza błąd wykonawczy.
Najpierw ustal, co oznaczają numery (z opisu/rysunku w arkuszu). Potem sprawdź logikę zależności: co musi być wykonane przed czym. Na końcu porównaj z wariantami odpowiedzi. Unikaj automatycznego wyboru sekwencji rosnącej.
Najczęstsze są: kierowanie się rosnącą numeracją zamiast technologią, przenoszenie schematu z innej metody (np. pali wbijanych), oraz przestawianie czynności końcowych przed zasadniczym etapem. Pomaga sprawdzanie zależności i identyfikacja etapów krytycznych.
Nie. W zadaniach egzaminacyjnych numery często są tylko oznaczeniami czynności (np. z listy lub rysunku). Prawidłowa odpowiedź polega na ułożeniu tych oznaczeń w porządku technologicznym. Dlatego trzeba odczytać znaczenie numerów z materiału zadania.
Typowo decydują: utrzymanie parametrów otworu (średnica, pionowość), zapewnienie stabilności ścian, czystość dna przed betonowaniem oraz organizacja dostaw zbrojenia i betonu. Kolejność musi też ograniczać przestoje, bo długie przerwy mogą pogorszyć warunki w otworze.
Czynności kontrolne wykonuje się wtedy, gdy powstał obiekt lub etap, który można ocenić (np. po wykonaniu danego kroku, ale przed przejściem do następnego krytycznego etapu). Kontrola "za wcześnie" nie ma sensu, a "za późno" może uniemożliwić korektę.
Bo końcowe etapy często domykają proces: potwierdzają jakość, porządkują stanowisko lub zabezpieczają efekt robót. Jeśli wykona się je przed etapem, który mają domknąć, trzeba je powtórzyć albo traci się spójność procesu. W egzaminie to częsty "chwyt" na nieuwagę.
Warto znać: etapy robót palowych, podstawowe ryzyka (stateczność otworu, przerwy technologiczne), sens czynności przygotowawczych i końcowych oraz ogólne zasady kontroli jakości. Przydatne jest też rozumienie organizacji robót i logiki następstw etapów.
Tak, bo obiekty kolejowe często wymagają posadowień pośrednich (np. podpory, przyczółki, przepusty, ściany oporowe). Technik uczestniczy w organizacji robót, odbiorach i kontroli jakości, więc musi rozumieć kolejność etapów oraz konsekwencje błędów technologicznych.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Kolejność technologiczna robót przy palach wielkośrednicowych musi zapewniać bezpieczne wykonanie otworu, przygotowanie go do betonowania oraz domknięcie prac kontrolno-wykończeniowych."

Źródła:

  • PN-EN 1536, Wykonawstwo specjalnych robót geotechnicznych — Pale wiercone (zakres: technologia i wymagania wykonawcze dla pali wierconych)
  • PN-EN 1997-1, Eurokod 7 — Projektowanie geotechniczne — Część 1: Zasady ogólne (zakres: zasady geotechniczne i wymagania ogólne dotyczące posadowień)

Materiały:

  • Materiały dydaktyczne z technologii robót geotechnicznych (pale wiercone) dla budownictwa infrastrukturalnego
  • Instrukcje technologiczne producentów/wytwórni betonu dotyczące betonowania pali (np. ciągłość procesu, kontrola mieszanki)
  • Podstawy geotechniki i fundamentowania obiektów inżynieryjnych (rozdziały o palach i organizacji robót)
