W instalacji solarnej (kolektory–grupa pompowa–wężownica zasobnika) kluczowe jest rozróżnienie wyjścia i wejścia baterii kolektorów oraz zachowanie prawidłowego kierunku przepływu czynnika.
Złącze krzyżowe kolektora słonecznego montuje się typowo w najwyższym punkcie baterii kolektorów, na odcinku odpowiadającym wyjściu czynnika z kolektorów. Ten punkt służy m.in. do montażu czujnika temperatury i odpowietrzania, a jednocześnie stanowi miejsce, z którego odchodzi przewód z najgorętszym czynnikiem do dalszej części układu.
Zadanie pyta, do którego króćca grupy pompowej należy podłączyć rurę elastyczną idącą ze złącza krzyżowego. Ponieważ jest to przewód z wyjścia baterii kolektorów (gorący powrót z kolektorów), należy go podłączyć do króćca przypisanego właśnie do tego punktu.

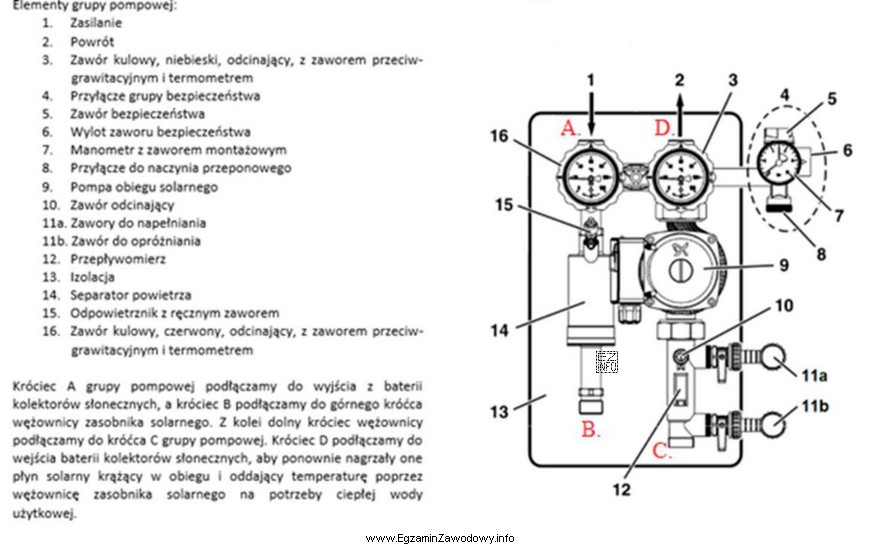

Instrukcja montażowa na dołączonym fragmencie jednoznacznie stwierdza, że "Króciec A grupy pompowej podłączamy do wyjścia z baterii kolektorów słonecznych". Zatem poprawna jest odpowiedź "A.".
Dlaczego pozostałe odpowiedzi nie pasują? Króciec odpowiadający wejściu baterii kolektorów (zimny przewód powrotny do kolektorów) nie może być miejscem podłączenia rury od złącza krzyżowego, bo odwróciłoby to logikę obiegu. Z kolei króćce prowadzące do wężownicy zasobnika dotyczą części przekazywania ciepła w zasobniku, a nie bezpośredniego połączenia z wyjściem z kolektorów. W praktyce pomyłka skutkuje spadkiem sprawności lub brakiem poprawnej pracy układu (błędny kierunek cyrkulacji).
Wskazówka egzaminacyjna: gdy masz fragment instrukcji, szukaj słów "wyjście/wejście", a następnie dopasuj je do króćców. Kolory zaworów i strzałki przepływu na schemacie są pomocne, ale rozstrzygający jest opis tekstowy producenta.
