KWALIFIKACJA ELE10 - WRZESIEŃ 2014



PYTANIE NR 13.
Wskaż, w oparciu o przedstawiony fragment instrukcji, na jakiej minimum głębokości poniżej lokalnej granicy przemarzania gruntu, należy montować kolektory gruntowe.

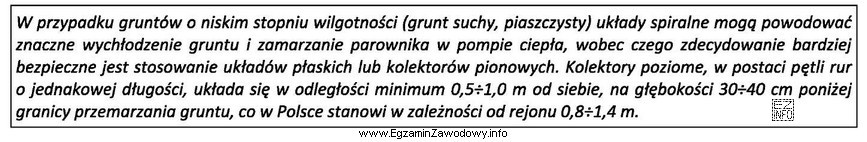

Ilustracja przedstawia fragment instrukcji dotyczącej montażu kolektorów gruntowych, związanej z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pytanie dotyczy minimalnego zapasu głębokości układania kolektorów gruntowych poniżej lokalnej granicy przemarzania.
Zgodnie z wymaganiem z instrukcji, kolektory należy montować co najmniej 30 cm poniżej tej granicy. Pozostałe wartości oznaczają zbyt mały zapas albo nie wynikają z przytoczonego fragmentu.

Pełne wyjaśnienie:

Zadanie sprawdza, czy potrafisz odczytać z instrukcji wymaganie montażowe: o ile poniżej lokalnej granicy przemarzania gruntu należy ułożyć kolektory gruntowe (poziome dolne źródło).

Poprawna odpowiedź: 30 cm. Oznacza to, że po ustaleniu dla danej lokalizacji granicy przemarzania, przewody kolektora powinny znaleźć się jeszcze niżej o wskazaną w instrukcji wartość minimalną. Taki zapas ma praktyczne uzasadnienie: ogranicza ryzyko oddziaływania mrozu na strefę pracy kolektora oraz zmniejsza prawdopodobieństwo problemów eksploatacyjnych w sezonie zimowym.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • 10 cm – to zbyt mały zapas; często wynika z błędu w odczycie lub z mylenia "poniżej granicy" z "w pobliżu granicy".
  • 20 cm – również oznacza mniejszy zapas niż wymagany w materiale źródłowym; może być wybrany przez osoby, które pamiętają inną wartość z innych instrukcji.
  • 50 cm – choć "głębiej" może brzmieć bezpieczniej, pytanie dotyczy minimum wynikającego z instrukcji. Wybór większej liczby jest typowym efektem nadmiernej ostrożności zamiast pracy na wymaganiu.

Wskazówka egzaminacyjna: zawsze zwracaj uwagę na słowa "minimum" oraz "poniżej" i sprawdzaj, czy wartość jest podana jako zapas względem granicy przemarzania, a nie jako całkowita głębokość od poziomu terenu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest lokalna granica przemarzania gruntu?
To umowna głębokość, do której w danej lokalizacji grunt może zamarzać w typowych warunkach zimowych. Zależy m.in. od klimatu regionu, rodzaju gruntu i warunków terenowych. W praktyce stanowi punkt odniesienia przy układaniu instalacji w gruncie.
Dlaczego kolektor gruntowy układa się poniżej granicy przemarzania?
Poniżej strefy przemarzania warunki termiczne gruntu są stabilniejsze, co ogranicza ryzyko zamarzania otoczenia rur i spadków wydajności dolnego źródła. Dodatkowo zmniejsza się ryzyko uszkodzeń związanych z cyklami zamarzania i rozmarzania gruntu.
Co oznacza "minimum 30 cm poniżej" w praktyce montażu?
Najpierw ustalasz granicę przemarzania dla miejsca inwestycji, a następnie planujesz ułożenie rur tak, by znalazły się jeszcze co najmniej 30 cm głębiej. To nie jest "30 cm od powierzchni", tylko zapas liczony względem granicy przemarzania.
Jakie błędy najczęściej robi się przy interpretacji głębokości kolektora?
Typowe pomyłki to: traktowanie wartości jako całkowitej głębokości od terenu zamiast zapasu, przeoczenie słowa "poniżej", mieszanie jednostek, a także wybór "najmniejszej liczby" bez sprawdzenia wymagań w instrukcji. Na egzaminie kluczowe jest czytanie ze zrozumieniem.
Czy zawsze obowiązuje ta sama wartość zapasu poniżej granicy przemarzania?
Nie. Wartość minimalnego zapasu może wynikać z instrukcji producenta, projektu lub przyjętych wytycznych dla danego systemu. Dlatego w zadaniach egzaminacyjnych rozstrzygające jest to, co podaje fragment instrukcji lub dokumentacji dołączony do pytania.
Jak na egzaminie odróżnić "granica przemarzania" od "głębokość ułożenia"?
Granica przemarzania to punkt odniesienia (linia/głębokość), a głębokość ułożenia to faktyczne położenie przewodów. Jeśli pytanie mówi "poniżej granicy", musisz dodać wymagany zapas. Zawsze szukaj w tekście słów: "poniżej", "minimum", "co najmniej".
Kiedy w praktyce sprawdza się głębokość ułożenia kolektora gruntowego?
Najczęściej przed zasypaniem wykopu: podczas odbioru robót ziemnych i montażu rur, a także przy kontroli zgodności z projektem i instrukcją. Późniejsza weryfikacja jest trudniejsza i kosztowniejsza, dlatego dokumentuje się głębokości i przebieg tras na etapie wykonania.
Czy większa głębokość (np. 50 cm zapasu) zawsze jest lepsza?
Niekoniecznie. Pytania egzaminacyjne często wymagają wskazania wartości minimalnej z instrukcji, a nie "najbezpieczniejszej". W praktyce zbyt duża głębokość może oznaczać większe koszty robót ziemnych i inne warunki pracy dolnego źródła, więc decyzję uzasadnia się projektem i wytycznymi.
Jakie znaczenie ma "fragment instrukcji" w tego typu pytaniach?
Jest to materiał źródłowy, z którego masz odczytać wymaganie. Nie chodzi o zgadywanie z pamięci, tylko o poprawną interpretację zapisu (wartości, jednostek, warunków). Najpierw znajdź zdanie o minimalnej głębokości, potem porównaj je z odpowiedziami.
Jak przygotować się do pytań o dolne źródło pompy ciepła?
Ćwicz czytanie instrukcji i kart technicznych, ucz się pojęć: granica przemarzania, kolektor gruntowy, dolne źródło, zapas montażowy. Rozwiązuj zadania z interpretacji dokumentacji montażowej oraz zwracaj uwagę na słowa kluczowe: "minimum", "co najmniej", "poniżej".
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Pozostałe wartości oznaczają zbyt mały zapas albo nie wynikają z przytoczonego fragmentu."

Materiały:

  • Instrukcje montażu producentów rur/układów kolektorów gruntowych (dolne źródło)
  • Podręczniki i skrypty z zakresu pomp ciepła oraz dolnych źródeł ciepła
  • Materiały dydaktyczne dotyczące geotechniki budowlanej (strefy przemarzania gruntu)
