PYTANIE NR 17.

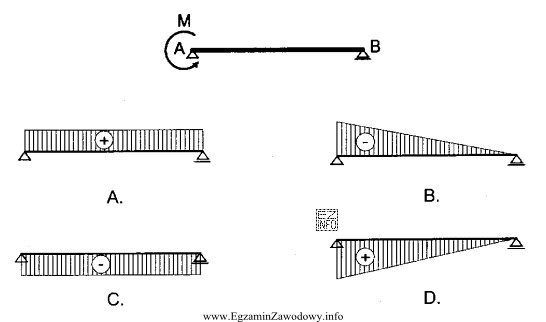

Wskaż wykres momentów zginających dla belki swobodnie podpartej obciążonej jak na rysunku
Wskaż wykres momentów zginających dla belki swobodnie podpartej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Belka jest obciążona momentem skupionym M przy podporze A. Wykres momentów zginających dla takiego przypadku zaczyna się od wartości M przy podporze A i liniowo spada do zera przy podporze B, ponieważ nie ma innych obciążeń między podporami. Wykres B przedstawia taki przebieg momentów zginających.
