KWALIFIKACJA INF2 - STYCZEŃ 2021 (test 3)

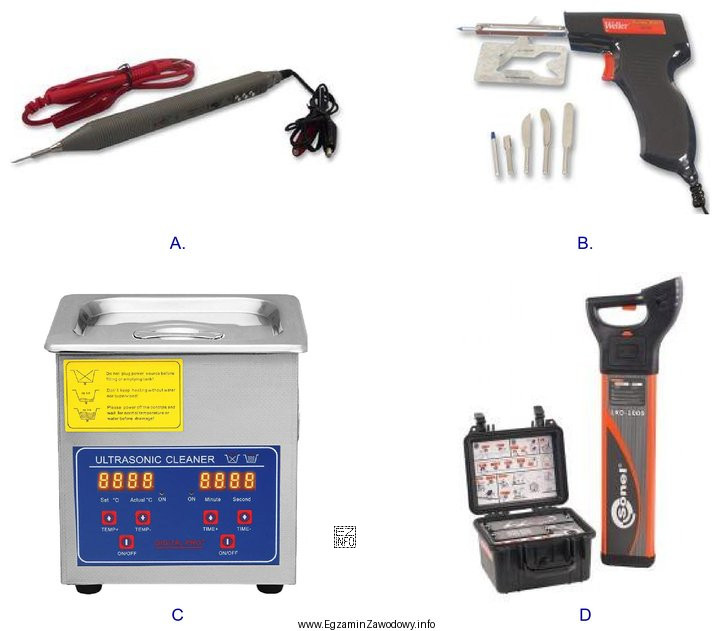

W diagnostyce układów logicznych (cyfrowych) kluczowe jest sprawdzenie, czy na badanych punktach pojawiają się poprawne stany logiczne oraz czy występuje aktywność (impulsy) podczas próby uruchomienia. Do tego przeznaczona jest sonda logiczna: proste narzędzie, które sygnalizuje, czy na wejściu jest "0", "1" lub zmienny przebieg (w zależności od modelu – np. miganie/oddzielna dioda dla impulsów).

To odróżnia sondę logiczną od przyrządów, które są świetne, ale odpowiadają na inne pytania diagnostyczne:

• Multimetr najlepiej sprawdza się do pomiaru napięć stałych, ciągłości obwodu i rezystancji. Jest bardzo użyteczny przy problemach z zasilaniem, ale sam w sobie nie jest narzędziem "do stanów logicznych" – nie pokaże w prosty sposób krótkich impulsów i przełączeń w logice.
• Oscyloskop potrafi analizować przebiegi cyfrowe i analogowe dużo dokładniej niż sonda logiczna, ale jest bardziej złożony. Pytanie dotyczy typowego zestawu do diagnostyki układów logicznych – w praktyce wstępnie używa się sondy, a oscyloskop wybiera do pogłębionej analizy.
• Karta diagnostyczna (POST) bywa kojarzona z komputerem, który nie startuje, ale jej rola to przede wszystkim prezentowanie kodów POST z interfejsu płyty, a nie pomiar stanów logicznych na konkretnych pinach/liniach układów cyfrowych.

Dlatego poprawnym wyborem jest sonda logiczna: odpowiada bezpośrednio na potrzebę sprawdzenia logiki na płycie głównej i pozwala szybko wykryć brak aktywności lub "zawieszenie" sygnału na stałym poziomie, co jest typowe przy usterkach układów cyfrowych.
