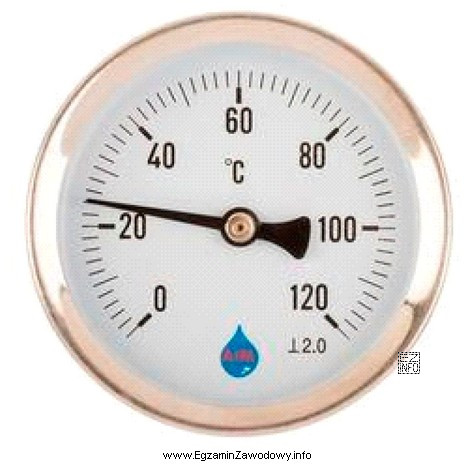

W zadaniach z odczytu termometru kluczowe jest poprawne rozpoznanie podziałki i działki elementarnej (najmniejszego odstępu między kreskami). Odczytu dokonuje się w miejscu, w którym kończy się słupek cieczy (dla termometrów cieczowych) albo gdzie wskazuje wskazówka (dla wskaźników tarczowych). Wartość należy podać w jednostce skali, tutaj w °C.
Wskazanie 24°C oznacza, że koniec słupka/wskazówki pokrywa się z kreską odpowiadającą liczbie 24 (lub leży dokładnie na działce wyznaczającej 24, jeśli liczby są opisane rzadziej, np. co 10°C, a mniejsze działki są pośrednie). Taki odczyt jest jednoznaczny, gdy kreski są równomiernie rozmieszczone, a skala jest liniowa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "22°C" i "23°C" to typowe wyniki błędu przesunięcia odczytu o 1–2 działki, np. gdy ktoś zaczyna liczenie działek od niewłaściwego opisu na skali albo nie zauważa, że jedna kreska odpowiada 1°C.
- "2°C" to błąd rzędu wielkości: zwykle wynika z odczytania fragmentu skali (np. samej cyfry "2" z "20+") lub z pomylenia, czy skala opisuje dziesiątki, czy pojedyncze stopnie.
W praktyce energetyka poprawny odczyt temperatury jest ważny m.in. przy kontroli pracy węzła cieplnego, instalacji c.o. i c.w.u. oraz przy ocenie warunków pracy urządzeń. Na egzaminie warto zawsze: (1) sprawdzić jednostkę, (2) ustalić działkę elementarną, (3) odczytać dokładnie położenie końca słupka/wskazówki.
