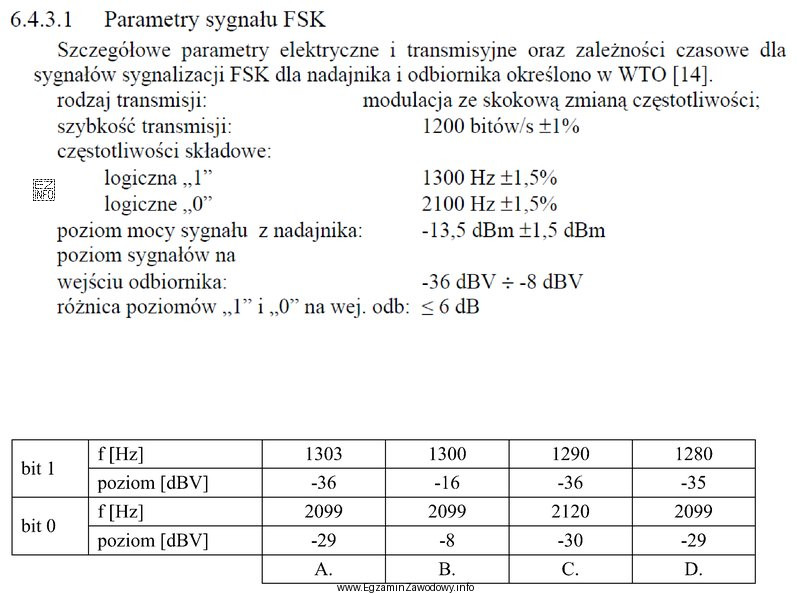

W zadaniu weryfikujesz, czy wyniki pomiarów sygnału FSK spełniają wymagania techniczne operatora. Dla każdej kolumny (A, B, C, D) porównujesz parametry dla bitu logicznej "1" i bitu logicznej "0".
Krok 1: tolerancje częstotliwości.
Wymagania mówią: "1" = 1300 Hz ±1,5% oraz "0" = 2100 Hz ±1,5%. Oznacza to, że obie częstotliwości muszą wpaść do swoich przedziałów tolerancji. Jeżeli którakolwiek częstotliwość jest poza zakresem, dana kolumna odpada niezależnie od poziomów.
Krok 2: dopuszczalne poziomy na wejściu odbiornika.
Oba poziomy (dla "1" i dla "0") muszą mieścić się w zakresie od −36 dBV do −8 dBV. To jest warunek "podwójny": wystarczy, że jeden z poziomów wyjdzie poza zakres, a wynik nie spełnia wymagań.
Krok 3: różnica poziomów między "1" i "0".
Operator dopuszcza maksymalnie 6 dB różnicy między poziomami bitów na wejściu odbiornika. W praktyce liczysz wartość bezwzględną: |poziom_1 − poziom_0| i sprawdzasz, czy jest ≤ 6 dB. To kryterium bywa najczęściej pomijane, a jest rozstrzygające.
Dlaczego poprawna jest odpowiedź "C".
W zestawie C obie częstotliwości mieszczą się w wymaganych tolerancjach, oba poziomy znajdują się w przedziale −36 do −8 dBV, a różnica poziomów między "1" i "0" wynosi dokładnie 6 dB, czyli nie przekracza limitu. Spełnione są więc wszystkie trzy warunki jednocześnie.
Dlaczego pozostałe odpowiedzi są niepoprawne.
- "A" – mimo że częstotliwości i poziomy mogą wyglądać poprawnie, warunek różnicy poziomów nie jest spełniony (różnica jest większa niż dopuszczalne 6 dB). To typowy błąd: sprawdzenie tylko zakresu poziomów, bez kontroli ich wzajemnej różnicy.
- "B" – jeden z poziomów jest na granicy dopuszczalnego zakresu, ale decyduje również limit różnicy poziomów; w tym zestawie różnica przekracza 6 dB, więc całość nie spełnia wymagań.
- "D" – choć poziomy są w wymaganym przedziale, częstotliwość dla logicznej "1" wypada poza tolerancją ±1,5% dla 1300 Hz, dlatego zestaw nie może zostać zaakceptowany.
Wskazówka egzaminacyjna: zawsze rób checklistę 3 warunków (f_1, f_0, poziomy, różnica) i odhaczaj je po kolei dla każdej kolumny – minimalizuje to ryzyko pominięcia kryterium.
