KWALIFIKACJA DRM8 - CZERWIEC 2014

PYTANIE NR 23.
Wykonanie elementu prętowego przedstawia schemat technologiczny oznaczony numerem

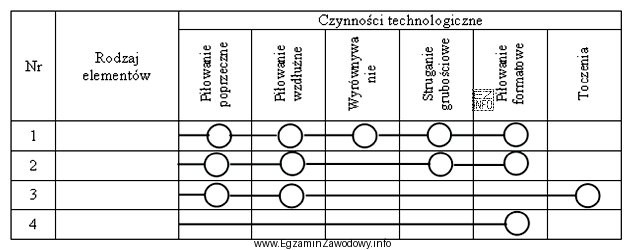

Ilustracja przedstawia tabelę związaną z egzaminem zawodowym dla technika technologii drewna, kwalifikacja A50.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element prętowy (np. wałek, kołek, noga mebla) wymaga operacji, która nadaje przekrój kołowy i umożliwia wykonanie profilu, czyli toczenia. W tabeli schematów jedynie wariant oznaczony numerem 3 zawiera sekwencję z toczeniem po przygotówce (piłowanie), dlatego to on odpowiada wykonaniu elementu prętowego.

Pełne wyjaśnienie:

W technologii drewna element prętowy to detal o znacznej długości w stosunku do grubości, często o przekroju kołowym lub wielobocznym (np. kołki, wałki, szczeble, nogi mebli). Kluczowe jest powiązanie kształtu detalu z operacją, która ten kształt wytwarza.

Operacje takie jak wyrównywanie oraz struganie grubościowe są typowe dla elementów płaskich i graniastych (deski, listwy o przekroju prostokątnym), ponieważ prowadzą do uzyskania płaszczyzn i stałej grubości/szerokości. Same w sobie nie dają przekroju kołowego.

Dla elementu prętowego zasadniczą operacją jest toczenie na tokarce do drewna: przedmiot obraca się wokół własnej osi, a narzędzie skrawające nadaje mu kształt cylindryczny lub profil (zwężenia, rowki, ozdobne wyoblenia). Dlatego poprawny schemat technologiczny powinien zawierać toczenie, zwykle po etapie przygotówkowym.

Wśród pokazanych wariantów tylko schemat oznaczony numerem 3 zawiera ciąg: piłowanie poprzeczne (odcięcie na długość), piłowanie wzdłużne (przygotowanie kształtu wstępnego) oraz toczenie (nadanie kształtu prętowego). To bezpośrednio odpowiada wykonaniu elementu prętowego.

Pozostałe schematy są nieadekwatne: warianty z dominującym struganiem odpowiadają elementom płaskim/graniastym, a wariant zawierający wyłącznie piłowanie formatowe nie opisuje pełnego procesu uzyskania gotowego elementu prętowego (brak operacji kształtującej przekrój kołowy).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Element prętowy to detal o dużej długości w porównaniu do grubości, często o przekroju kołowym lub wielobocznym. W praktyce są to m.in. kołki, wałki, szczeble, nogi meblowe. Dobór procesu zależy od tego, jak uzyskać wymagany przekrój i profil.
Toczenie umożliwia nadanie kształtu obrotowego: walca, stożka oraz profili dekoracyjnych. Przedmiot obraca się wokół osi, a narzędzie skrawa materiał do żądanego przekroju. Struganie zwykle tworzy płaszczyzny, więc nie zastępuje toczenia dla wałków i kołków.
Na schemacie procesu szukaj operacji nazwanej "toczenie" (lub jednoznacznie oznaczonej jako toczenie). Jeśli występuje toczenie po przygotówce (np. piłowanie na długość i wstępne kształtowanie), to jest to typowy przebieg dla elementów prętowych, zwłaszcza cylindrycznych.
Najczęściej wykonuje się przygotówkę: odcięcie materiału na długość (piłowanie poprzeczne) oraz wstępne przygotowanie kształtu/formatu (np. piłowanie wzdłużne). Celem jest uzyskanie półfabrykatu z naddatkiem, który można bezpiecznie i efektywnie obrabiać na tokarce.
Nie w typowym rozumieniu elementu prętowego o przekroju kołowym. Struganie grubościowe wyrównuje i ustala grubość elementu o płaskich powierzchniach, a nie tworzy walca. Próba "zastąpienia" toczenia struganiem może dać przekrój wielokątny, ale nie pełny kształt obrotowy.
Piłowanie formatowe to operacja docinania i formatowania elementów do określonych wymiarów (zwykle w płaszczyźnie), często na pile formatowej. Stosuje się je chętnie przy elementach płaskich/płytowych. Samo piłowanie formatowe nie tworzy elementu prętowego o przekroju kołowym.
Do elementów prętowych zalicza się m.in. nogi stołów i krzeseł, tralki, szczeble, kołki, wałki, uchwyty narzędzi. Wspólną cechą jest duża smukłość oraz fakt, że często wymagają kształtu obrotowego, który najłatwiej uzyskać przez toczenie.
Częsty błąd to wybór schematu z "większą liczbą operacji" zamiast sprawdzenia, czy jest operacja rozstrzygająca (toczenie). Inny błąd to mylenie elementów prętowych z listwami graniastymi i kojarzenie ich wyłącznie ze struganiem, mimo że wymagany jest przekrój kołowy.
Wyrównywanie stosuje się, gdy trzeba uzyskać bazową, prostą płaszczyznę odniesienia (np. przed dalszym struganiem grubościowym albo formatowaniem). Jest to operacja charakterystyczna dla elementów płaskich i graniastych. Dla elementu toczonego nie jest zwykle operacją kluczową.
Warto uczyć się "mapowania" kształtu detalu na operacje: walec/profil obrotowy → toczenie, płyta/deska → struganie i formatowanie. Trenuj czytanie tabel operacji i zaznaczeń, a także kojarz maszyny z obróbką (tokarka, grubościówka, strugarka, piła).
