Zabezpieczenie antykorozyjne spoin pokrywanych powłoką lakierową opiera się na prostej zasadzie: farba ma tworzyć szczelną barierę oddzielającą stal od środowiska (wody, tlenu, soli, zanieczyszczeń). W rejonie spoiny jest to trudniejsze, bo występują nierówności, przejścia geometryczne oraz strefa wpływu ciepła, które sprzyjają lokalnemu osłabieniu ochrony.
Za poprawne uznaje się takie rozwiązanie konstrukcyjno-technologiczne, które:
- zapewnia ciągłość powłoki na spoinie i w jej otoczeniu,
- minimalizuje szczeliny i wąskie zakamarki, gdzie farba może nie dotrzeć lub gdzie powstają miejsca zalegania wilgoci,
- ogranicza powstawanie "kieszeni" korozyjnych, czyli miejsc, w których po pomalowaniu może zatrzymywać się woda,
- uwzględnia, że okolice spoiny wymagają szczególnej staranności przygotowania powierzchni przed malowaniem.

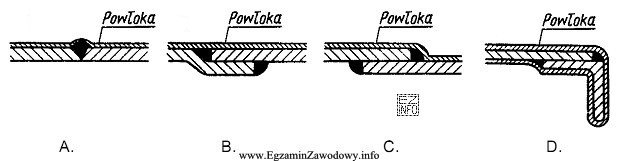

Odpowiedź "B" jest zgodna z tą logiką: przedstawia wariant połączenia/ukształtowania i pokrycia, w którym bariera lakierowa jest bardziej "domknięta" i nie tworzy łatwych do przeoczenia nieciągłości w strefie złącza. Dzięki temu zmniejsza się ryzyko, że korozja zacznie się pod powłoką (tzw. korozja podpowłokowa) lub w szczelinie.
Pozostałe rysunki (A, C, D) typowo odpowiadają błędom spotykanym w praktyce, takim jak: pozostawienie szczeliny/załamania utrudniającego równomierne pokrycie, stworzenie miejsca zalegania wilgoci albo pokazanie powłoki w sposób sugerujący nieciągłość przy krawędzi spoiny. Takie rozwiązania mogą wyglądać poprawnie "na pierwszy rzut oka", ale w eksploatacji szybciej prowadzą do lokalnych ognisk korozji.
Wskazówka egzaminacyjna: przy pytaniach z rysunkiem szukaj cech, które ułatwiają wykonanie ciągłej powłoki (brak ostrych zakamarków, brak szczelin, łagodne przejścia) i ograniczają możliwość gromadzenia się wody w pobliżu spoiny.
