W zadaniach tego typu nie "zgaduje się" oznaczenia płytki, tylko odczytuje je z wykresu doboru, który łączy parametry obróbki z rekomendowaną geometrią płytki.
Krok 1: zidentyfikuj parametry
Podane są dwa parametry: głębokość skrawania ap oraz posuw f. To typowe wielkości technologiczne wpływające na obciążenie ostrza i warunki formowania wióra.
Krok 2: odczyt z osi wykresu

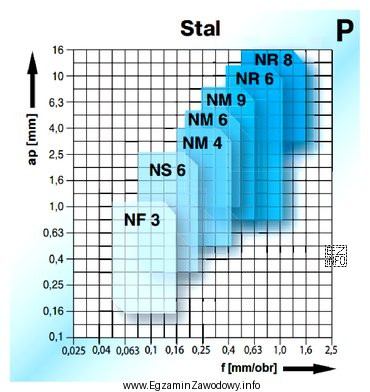

Na wykresie odnajduje się wartość ap=1 na osi odpowiadającej głębokości skrawania oraz wartość f=1 na osi odpowiadającej posuwowi (zgodnie z podpisami osi). Następnie wyznacza się punkt przecięcia (lub obszar, do którego punkt należy).
Krok 3: wybór pola/obszaru i oznaczenia
Wykres jest podzielony na pola opisane oznaczeniami płytek. Dla punktu (ap=1, f=1) pole wskazane na wykresie ma oznaczenie "NR 6". To oznacza, że dla tych warunków obróbki stali węglowej rekomendowana jest właśnie ta geometria/wariant płytki.
Dlaczego pozostałe odpowiedzi są błędne?
- "NS 6" – to inne oznaczenie pola na wykresie; wybór zwykle wynika z pomylenia obszarów lub odczytu z sąsiedniego pola (szczególnie przy granicach).
- "NF 3" – różni się zarówno częścią literową, jak i liczbą; taka odpowiedź jest typowa przy błędnej interpretacji skali lub pomyleniu osi, co przesuwa punkt w inne rejony wykresu.
- "NM 4" – również wskazuje inne pole doboru; bywa wybierane na skutek "podobieństwa" oznaczeń (NR/NS/NM) zamiast faktycznego sprawdzenia, w którym polu leży punkt.
Wskazówka egzaminacyjna: zawsze sprawdzaj podpisy osi i jednostki na wykresie. Najczęstszy błąd to zamiana ap z f lub odczyt wartości "z grubsza", bez uwzględnienia skali.
