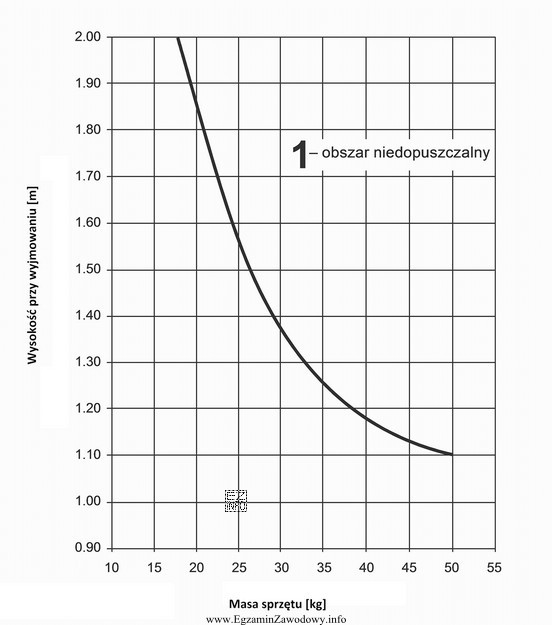

Zadanie sprawdza umiejętność odczytu wartości z wykresu zależności. Wykres opisuje maksymalną dopuszczalną odległość (wysokość) między poziomem obsługi a uchwytem sprzętu w skrytce, w funkcji masy sprzętu. Interesuje nas przypadek, gdy masa wynosi 25 kg.
Aby poprawnie rozwiązać zadanie, trzeba wykonać sekwencję kroków typową dla interpretacji wykresów:
- Najpierw zidentyfikować oś przedstawiającą masę (wartości w kilogramach) i odszukać na niej 25 kg.
- Następnie wykonać odczyt do zależności przedstawionej na wykresie (np. krzywej, linii lub granicy obszaru dopuszczalnego) dla tej masy.
- Na końcu przenieść ten punkt odczytu na oś opisującą wysokość/odległość i odczytać wartość w milimetrach.
Dla 25 kg wykres wskazuje 1550 mm jako maksymalną wysokość umieszczenia uchwytu (a więc i sprzętu w praktycznym sensie dostępu). To jest odpowiedź poprawna, ponieważ odpowiada dokładnemu odczytowi z materiału źródłowego.
Pozostałe wartości są typowymi odpowiedziami wynikającymi z błędów odczytu:
- 1500 mm i 1600 mm mogą wynikać z zaokrąglenia do "okrągłej" wartości lub odczytu z sąsiedniej działki skali.
- 1450 mm często pojawia się, gdy odczyt wykonuje się dla innej masy (np. bliżej 20 kg) albo gdy błędnie wyznaczy się punkt przecięcia z wykresem.
W praktyce ratowniczej poprawny odczyt takich zależności ma znaczenie dla ergonomii i bezpieczeństwa: cięższy sprzęt nie powinien być umieszczany zbyt wysoko, bo zwiększa to ryzyko przeciążeń i upuszczenia podczas wyjmowania w sytuacji stresu i pośpiechu.
