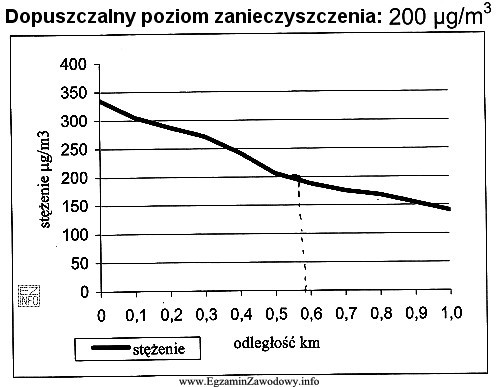

Pytanie sprawdza umiejętność interpretacji wykresu: na osi poziomej jest odległość od emitera, a na osi pionowej stężenie tlenku azotu(IV) w powietrzu. Na wykresie zwykle widoczna jest krzywa (zmiana stężenia wraz z odległością) oraz zaznaczony poziom dopuszczalny, czyli wartość graniczna służąca do porównania.
Sformułowanie "przestaje przekraczać dopuszczalny poziom" oznacza, że szukamy takiej odległości, od której dalej stężenie jest już nie większe od progu. W praktyce na wykresie jest to punkt (lub okolica punktu) przecięcia krzywej stężenia z linią poziomu dopuszczalnego. Jeżeli krzywa jest opadająca, to interesuje nas pierwsze miejsce, w którym spada poniżej tej linii.
- Wartość "Około 500 metrów." pasuje, gdy punkt przecięcia wypada w pobliżu 500 m na osi odległości.
- Wartości "Około 300 metrów." i "Około 400 metrów." są typowe dla błędu zbyt wczesnego odczytu: krzywa w tych miejscach bywa jeszcze powyżej progu, więc przekroczenie nadal występuje.
- Wartość "Około 600 metrów." odpowiada z kolei sytuacji, gdy uczeń przesuwa odczyt za daleko (np. przez pomylenie działek skali albo odczytanie kolejnego punktu po przecięciu).
Wskazówka egzaminacyjna: zawsze najpierw zlokalizuj na wykresie linię poziomu dopuszczalnego, potem znajdź miejsce, gdzie krzywa stężenia przechodzi z obszaru "powyżej" do "poniżej". Następnie rzutuj to miejsce pionowo na oś odległości i odczytaj przybliżenie zgodne ze skalą (zwykle "około" jest właściwe, bo odczyt jest graficzny).
