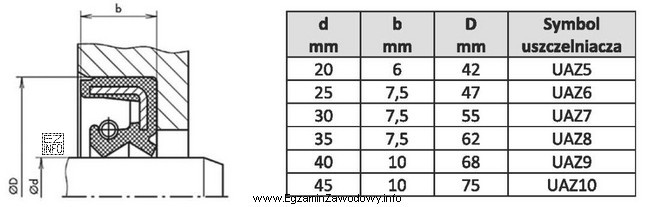

W praktyce montażu maszyn uszczelniacz dobiera się tak, aby jego wymiary osadzenia pasowały jednocześnie do czopa wału oraz do gniazda w obudowie. W zadaniu podano trzy kluczowe wymiary:
- d – średnica współpracująca z wałem (średnica czopa),
- D – średnica zewnętrzna pasująca do gniazda w obudowie,
- b – szerokość (grubość) uszczelniacza.
W systemach oznaczeń katalogowych (takich jak seria "UAZ…") sam zapis "UAZ" informuje o rodzinie/typie uszczelniacza, natomiast cyfra na końcu zwykle rozróżnia konkretne wykonania lub zestawy wymiarów wg rysunku i tabeli producenta/załączonego zestawienia. Dlatego nie wystarczy kierować się wyłącznie intuicją, że "większy numer" oznacza "większy uszczelniacz" – trzeba sprawdzić zgodność wszystkich parametrów.
Dla podanych wymiarów (d = 35 mm, D = 62 mm, b = 7,5 mm) właściwy wybór to "UAZ8", bo jest to jedyny wariant, który w tabeli odpowiada dokładnie temu kompletowi wartości. Pozostałe odpowiedzi są błędne, ponieważ odnoszą się do innych konfiguracji:
- "UAZ7" – typowy błąd wynikający z wyboru sąsiedniego symbolu w serii bez weryfikacji wymiarów; w praktyce może pasować np. d, ale nie D lub b.
- "UAZ6" – błąd wynikający z oparcia się na jednym parametrze (np. średnicy wału) i pominięcia średnicy gniazda lub szerokości.
- "UAZ9" – błąd polegający na mylnym założeniu, że numeracja w serii rośnie proporcjonalnie dla wszystkich wymiarów; nawet jeśli jeden wymiar jest "blisko", pozostałe mogą się nie zgadzać.
Wskazówka egzaminacyjna: zawsze sprawdzaj trzy elementy jednocześnie (d/D/b). Jeśli tylko jeden z nich się nie zgadza, uszczelniacz będzie nieprawidłowo osadzony (ryzyko nieszczelności, uszkodzenia wargi, zbyt luźnego lub zbyt ciasnego pasowania).
