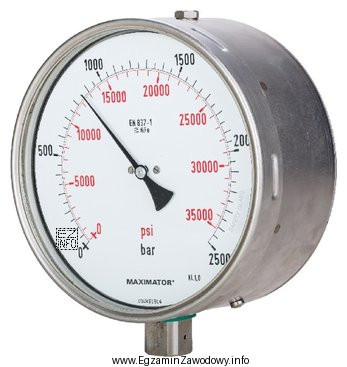

Manometr jest przyrządem do pomiaru ciśnienia, a wynik odczytuje się bezpośrednio ze skali na tarczy. Aby poprawnie odczytać wartość, trzeba:
- sprawdzić jednostkę (w tym zadaniu: bar),
- ustalić, jakie liczby opisują główne punkty skali (np. 800, 900 itd.),
- policzyć działki pośrednie między tymi liczbami i określić, ile bar przypada na jedną działkę,
- odczytać położenie wskazówki możliwie prostopadle do tarczy, aby uniknąć błędu paralaksy.
Odpowiedź "850 bar" jest prawidłowa, bo odpowiada położeniu wskazówki dokładnie w połowie (lub na odpowiedniej działce) między wartościami sąsiednimi na skali, zgodnie z jej podziałem.
Dlaczego pozostałe odpowiedzi są błędne?
- "800 bar" to typowy błąd zbyt wczesnego "zaokrąglenia w dół" lub pominięcia działek pośrednich. W praktyce taki błąd może prowadzić do mylnej oceny stanu układu (np. błędne wnioski o spadku ciśnienia).
- "12 000 bar" oraz "13 000 bar" są skrajnie wysokimi wartościami w kontekście typowych manometrów stosowanych na stanowiskach hydrauliki/pneumatyki w technice mechatronicznej. Najczęściej wynikają z pomylenia zakresu skali, odczytu z niewłaściwego okręgu skali lub błędnej interpretacji opisów na tarczy.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, czy wybrana wartość mieści się w zakresie skali i czy jest zgodna z jej podziałką. Jeśli w odpowiedziach pojawiają się wartości rzędu tysięcy lub dziesiątek tysięcy bar, warto dodatkowo zweryfikować, czy nie doszło do błędu odczytu jednostki lub toru skali.
