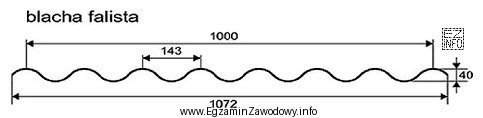

W pytaniu sprawdzana jest umiejętność odczytania wymiaru profilu blachy falistej z rysunku, co w praktyce montera izolacji przemysłowych jest potrzebne przy wykonywaniu płaszczy (okładzin) ochronnych zbiorników. Kluczowe jest rozumienie, że "wysokość fali" oznacza wysokość profilu blachy, czyli pionową odległość od najniższego punktu przetłoczenia (doliny) do najwyższego punktu (grzbietu).
Odpowiedź "40 mm" jest poprawna, ponieważ odpowiada właśnie temu pionowemu wymiarowi pokazanym na przekroju profilu. Taki wymiar w rysunkach profili jest zwykle oznaczany jako wysokość h lub podany jako wartość przy strzałkach wymiarowych skierowanych pionowo.
Odpowiedzi "1000 mm", "143 mm" oraz "1072 mm" są nieprawidłowe, bo w kontekście blach falistych częściej odnoszą się do innych cech geometrycznych, takich jak szerokość krycia, szerokość całkowita arkusza, rozstaw (skok) przetłoczeń lub długość elementu. Są to zwykle wymiary poziome albo gabarytowe, a nie pionowa wysokość profilu. Typowym błędem egzaminacyjnym jest wybranie dużej wartości "bo wygląda na ważniejszą" lub pomylenie skoku fali z jej wysokością.
Wskazówka do nauki: kiedy na rysunku widzisz profil falisty, najpierw ustal, czy strzałki wymiarowe mierzą pion (wysokość) czy poziom (szerokość, rozstaw, długość). Dopiero potem wybierz wartość z odpowiednimi jednostkami.
