KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2024



PYTANIE NR 11.

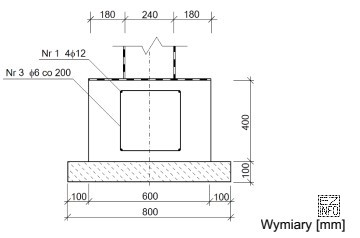

Wysokość ławy fundamentowej, której przekrój przedstawiono na rysunku wynosi
Ilustracja przedstawia przekrój ławy fundamentowej, co jest istotne w kontekście egzaminu zawodowego dla technika robót
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość ławy fundamentowej odczytuje się jako wymiar pionowy (od spodu do góry elementu) podany na przekroju.
Na rysunku należy wskazać właśnie ten wymiar, a nie szerokość ławy. Z przedstawionych wartości poprawna jest ta, która odpowiada pionowemu wymiarowi przekroju: 40 cm.

Pełne wyjaśnienie:

W zadaniach z dokumentacji budowlanej "wysokość" elementu w przekroju oznacza wymiar pionowy (mierzony w górę i w dół na rysunku), czyli odległość od spodu ławy fundamentowej do jej górnej powierzchni. Aby poprawnie odpowiedzieć, trzeba odczytać z przekroju właśnie ten wymiar, a nie wymiar poziomy (szerokość ławy) ani wymiar odnoszący się do innego elementu (np. ściany fundamentowej).

Odpowiedź "40 cm" jest poprawna, ponieważ odpowiada wartości wymiaru pionowego przypisanego do wysokości ławy na przekroju.

  • Odpowiedź "50 cm" jest błędna, jeśli na rysunku ta wartość dotyczy innego wymiaru (np. szerokości, odsadzki lub innego elementu), albo jest po prostu inną proponowaną wysokością niezgodną z oznaczeniem na przekroju.
  • Odpowiedź "60 cm" jest błędna z analogicznego powodu: typowym błędem jest wybór większej liczby "na wyczucie" bez sprawdzenia strzałek wymiarowych i tego, do jakich krawędzi odnoszą się linie wymiarowe.
  • Odpowiedź "80 cm" bywa wybierana przez osoby mylące wysokość ławy z łączną wysokością większego fragmentu fundamentu (np. razem z częścią ściany fundamentowej) lub odczytujące wymiar z innego miejsca rysunku.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze "prześledź" strzałki i zakończenia linii wymiarowych. Pytanie dotyczy ławy fundamentowej, więc wymiar musi odnosić się do jej krawędzi (spodu i góry ławy), a nie do innych elementów przekroju.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza "wysokość ławy fundamentowej" na przekroju?
To wymiar pionowy ławy: odległość od jej spodu do górnej powierzchni. Na przekroju rozpoznasz go po pionowo poprowadzonej linii wymiarowej oraz strzałkach wskazujących dwie krawędzie ławy, których dotyczy pomiar.
Jak odróżnić wysokość od szerokości ławy na rysunku?
Wysokość jest mierzona pionowo, a szerokość poziomo. Najpewniejsza metoda to śledzenie zakończeń linii wymiarowych: jeśli strzałki wskazują spód i górę ławy, to jest to wysokość; jeśli boki ławy – to szerokość.
Dlaczego w takich zadaniach łatwo pomylić wymiar ławy z wymiarem ściany fundamentowej?
Na jednym przekroju często widać kilka elementów (ława, ściana, chudy beton, izolacje). Linie wymiarowe mogą być blisko siebie, więc bez sprawdzenia, do jakich krawędzi odnoszą się strzałki, można odczytać wymiar sąsiedniego elementu.
Jak czytać strzałki i linie wymiarowe na przekroju fundamentu?
Strzałki (lub kreski) na końcach linii wymiarowej wskazują dokładnie te punkty/krawędzie, między którymi mierzona jest odległość. Najpierw znajdź strzałki, potem sprawdź, czy dotyczą ławy, a dopiero na końcu odczytaj liczbę.
Czy skala rysunku ma znaczenie, gdy podane są wymiary liczbowe?
Zwykle nie musisz mierzyć linijką, jeśli wymiary są wpisane liczbowo. Skala jest kluczowa głównie wtedy, gdy brakuje wymiarowania i trzeba coś wyznaczyć przez pomiar na rysunku. W zadaniach egzaminacyjnych najczęściej odczytuje się liczby.
Co zrobić, gdy na rysunku jest kilka pionowych wymiarów obok siebie?
Wybierz ten, który odnosi się do samej ławy: od spodu ławy do jej góry. Jeśli wymiar obejmuje dodatkowe warstwy lub elementy powyżej (np. ścianę), to nie jest wysokość ławy. Pomaga "palcem" śledzić linie pomocnicze.
Jakie błędy najczęściej popełnia się przy odczycie wysokości elementów na przekroju?
Najczęstsze błędy to: odczyt szerokości zamiast wysokości, pominięcie tego, do jakich krawędzi dochodzą linie pomocnicze, oraz wybór liczby "na logikę" (np. większej), bez sprawdzenia oznaczeń na rysunku.
Czy wysokość ławy fundamentowej wpływa na przedmiar i kosztorys?
Tak. Wysokość wchodzi do obliczenia objętości betonu (np. szerokość × wysokość × długość). Błędny odczyt wysokości powoduje zaniżenie lub zawyżenie ilości robót i materiałów, co bezpośrednio wpływa na kosztorys.
Kiedy w praktyce budowy kontroluje się wysokość ławy fundamentowej?
Najczęściej przed betonowaniem (kontrola deskowania/wykopu) oraz w trakcie odbioru robót zanikających. Porównuje się wtedy rzeczywiste wymiary z dokumentacją. Zbyt mała wysokość może oznaczać niezgodność z projektem i ryzyko nośności.
Jak przygotować się do zadań z odczytu przekrojów na egzaminie technika budownictwa?
Ćwicz na różnych przekrojach: fundamenty, ściany, stropy. Zawsze stosuj schemat: (1) identyfikacja elementu, (2) znalezienie właściwej linii wymiarowej, (3) sprawdzenie strzałek i krawędzi, (4) odczyt liczby i jednostki.
info

Około 79% zdających odpowiada poprawnie na to pytanie. średnio łatwe

Specjaliści zwracają uwagę: "Wysokość ławy fundamentowej odczytuje się jako wymiar pionowy (od spodu do góry elementu) podany na przekroju.Na rysunku należy wskazać właśnie ten wymiar, a nie szerokość ławy."

Materiały:

  • Podręczniki i skrypty z rysunku technicznego budowlanego (działy: przekroje i wymiarowanie)
  • Materiały dydaktyczne z technologii robót fundamentowych (ławy, stopy, płyty fundamentowe)
  • Zestawy ćwiczeń z odczytu dokumentacji projektowej (rzuty, przekroje, detale)
