KWALIFIKACJA ELE5 - CZERWIEC 2024



PYTANIE NR 14.

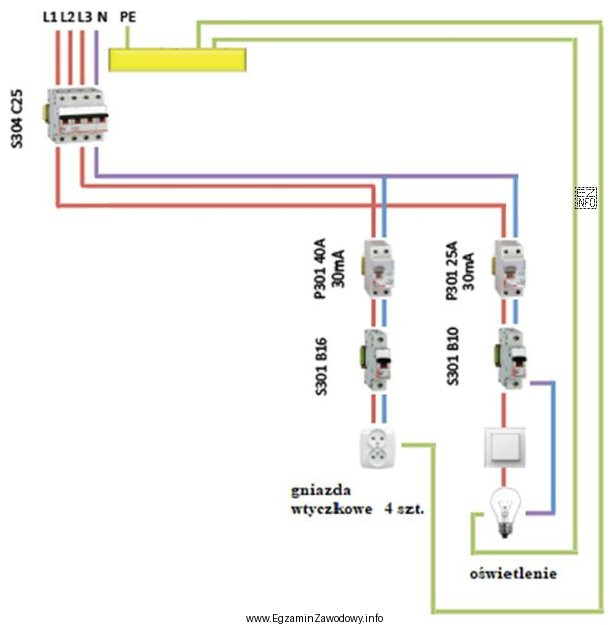

Wystąpienie zwarcia przewodu neutralnego z ochronnym w gnieździe wtyczkowym w przedstawionej instalacji elektrycznej spowoduje zadziałanie wyłącznika oznaczonego symbolem
Wystąpienie zwarcia przewodu neutralnego z ochronnym w gnieździe
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W przypadku zwarcia przewodu neutralnego (N) z ochronnym (PE) w gnieździe wtyczkowym, prąd różnicowy przepłynie przez wyłącznik różnicowoprądowy. W przedstawionej instalacji elektrycznej, gniazda wtyczkowe są chronione przez wyłącznik różnicowoprądowy P301 40A 30mA. Dlatego w przypadku zwarcia przewodu neutralnego z ochronnym w gnieździe wtyczkowym, zadziała wyłącznik oznaczony symbolem P301 40A.
