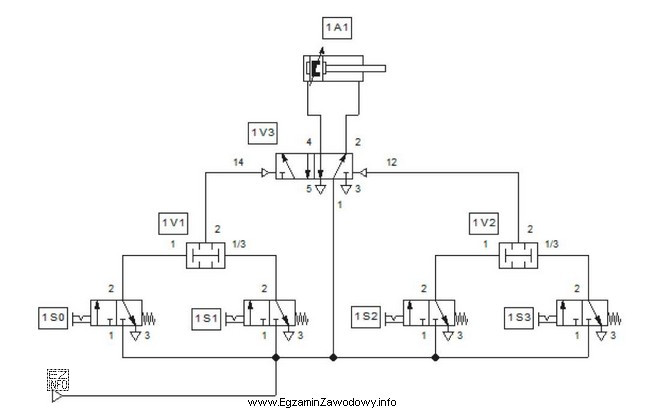

W układach pneumatycznych często stosuje się elementy logiczne, aby uzyskać warunki bezpieczeństwa lub sekwencje ruchów. W tym zadaniu wysunięcie siłownika jest sterowane przez element oznaczony jako bramka typu I (AND). Taki element przepuszcza (generuje) sygnał na wyjściu tylko wtedy, gdy na obu wejściach jednocześnie pojawi się ciśnienie sterujące.
Dlatego poprawna jest odpowiedź "przycisków 1S0 i 1S1": oba przyciski są doprowadzone do dwóch wejść elementu AND (1V1). Dopiero ich równoczesne wciśnięcie powoduje pojawienie się sygnału na wyjściu bramki, a następnie przesterowanie zaworu rozdzielającego 5/2 sterowanego pneumatycznie. W efekcie zawór przełącza zasilanie komór siłownika tak, aby nastąpił wysuw tłoczyska.
Odpowiedź "przycisku 1S0 lub 1S1" jest błędna, ponieważ opisuje działanie logiczne LUB (OR). W bramce AND pojedynczy sygnał z jednego przycisku nie wystarcza do uzyskania sygnału wyjściowego.
Odpowiedzi "przycisków 1S2 i 1S3" oraz "przycisku 1S2 lub 1S3" nie dotyczą warunku wysuwu: druga para przycisków jest zwykle podłączona do drugiego elementu AND (1V2), który steruje przeciwnym sygnałem (ruch powrotny/ wsuw) poprzez drugi port sterujący zaworu 5/2. Zastosowanie dwóch bramek AND pozwala realizować sterowanie dwuręczne osobno dla obu kierunków ruchu.
Wskazówka egzaminacyjna: na schemacie nie wystarczy rozpoznać symbol AND – trzeba jeszcze sprawdzić, które przyciski są do niego faktycznie podłączone oraz czy chodzi o tor sterujący wysuwem, czy wsuwem.
