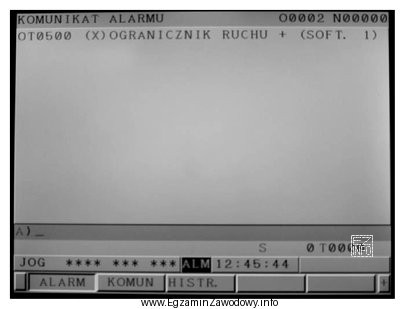

Komunikat "OT0500 (X) OGRANICZNIK RUCHU + (SOFT. 1)" dotyczy ograniczenia programowego ruchu, czyli tzw. soft limit. Kluczowe jest tutaj oznaczenie w nawiasie: "SOFT. 1". W praktyce sterowań CNC dopisek "SOFT" oznacza, że sterowanie zatrzymało ruch osi, ponieważ w obliczeniach (na podstawie współrzędnych maszynowych) oś miałaby wyjechać poza zdefiniowany, dopuszczalny zakres.
Soft limit (ogranicznik programowy) to granica ustawiona w oprogramowaniu/parametrach. Działa jak "wirtualny płot": nie wymaga fizycznego kontaktu z żadnym czujnikiem. Zwykle ma sens dopiero wtedy, gdy sterowanie zna położenie osi (np. po prawidłowym bazowaniu). Liczba "1" bywa używana do rozróżnienia zestawu/grupy limitów lub konkretnego limitu w konfiguracji.
Odpowiedź "zadziałania wyłącznika krańcowego." jest niepoprawna, bo wyłącznik krańcowy (często określany jako hard limit) jest elementem sprzętowym i jego zadziałanie wynika z dojazdu do fizycznej krańcówki lub obszaru zabezpieczeń mechanicznych. Taki przypadek bywa opisywany inną terminologią niż "SOFT" i wymaga innego postępowania (sprawdzenie krańcówki, okablowania, dojazdu do końca prowadnicy).
Odpowiedź "ograniczenia ruchu wrzeciona." jest błędna, ponieważ komunikat wskazuje oś (X) i dotyczy ograniczenia ruchu osi, a nie pracy wrzeciona (obroty, moment, przeciążenie).
Odpowiedź "ustawiania ruchu narzędzia." również nie pasuje: alarm overtravel/ogranicznika ruchu nie opisuje czynności ustawiania, tylko stan alarmowy przekroczenia dopuszczalnego zakresu. W praktyce przy takim alarmie operator sprawdza, w jakim układzie odniesienia i kierunku wykonywano ruch oraz czy program/pozycjonowanie nie prowadzi poza zakres.
Wskazówka egzaminacyjna: przy alarmach osi zawsze czytaj dopiski w nawiasach (np. SOFT/HARD, numer osi). To często jednoznacznie rozstrzyga, czy przyczyna jest programowa/parametryczna, czy sprzętowa/mechaniczna.
