Pytanie egzaminacyjne

To pytanie należy do kwalifikacji ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych.

Wiedza ta jest potrzebna w zawodach: ELEKTRONIK oraz TECHNIK ELEKTRONIK.

Question

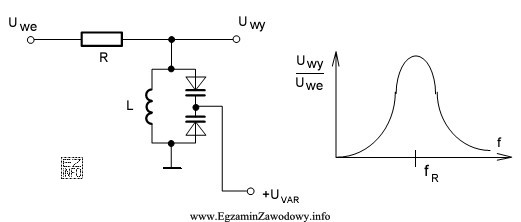

Z analizy schematu poniższego układu elektronicznego wynika, że wzrost...

Accepted Answer

Wzrost napięcia +Uvar na diodzie warikapowej powoduje zmniejszenie jej pojemności. W obwodzie...

Answer

przesunięcie charakterystyki...

Answer

pojawienie się składowej stałej napięcia na...

Answer

wzrost amplitudy sygnału wyjściowego przy...

Answer

przesunięcie charakterystyki...

A.	przesunięcie charakterystyki częstotliwościowej w lewo (nowa częstotliwość rezonansowa będzie mniejsza od fr).
B.	przesunięcie charakterystyki częstotliwościowej w prawo (nowa częstotliwość rezonansowa będzie większa od fr).
C.	wzrost amplitudy sygnału wyjściowego przy częstotliwości fr.
D.	pojawienie się składowej stałej napięcia na wyjściu układu.
	Zostaw bez odpowiedzi
